Фазы газораспределения

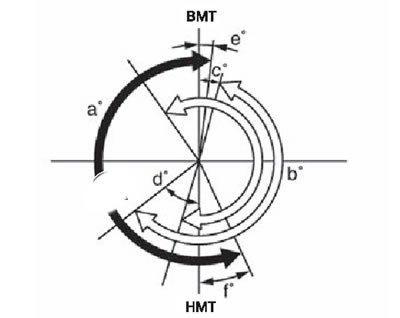

Схема фаз газораспределения (при включенном фазовращателе впускных клапанов)
Примечание.
- В скобках даны значения при включении фазовращателя.
- Белая стрелка указывает фазы впускного клапана.
- Черная стрелка указывает фазы выпускного клапана.
Ремень привода навесного оборудования

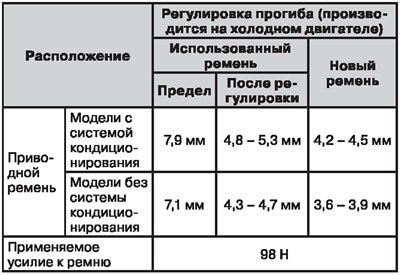

Прогиб ремня

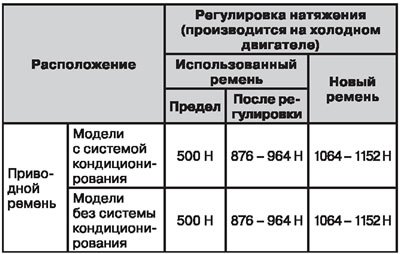

Натяжение ремня

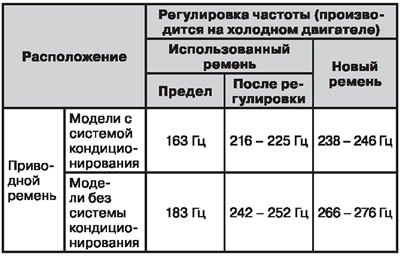

Частота колебаний ремня

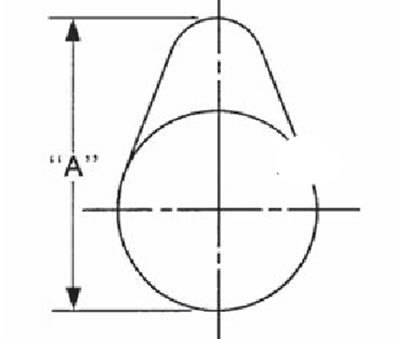

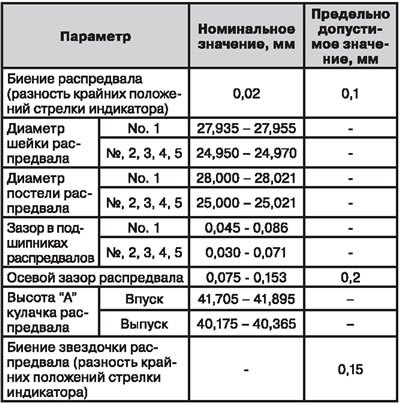

Распредвалы и подшипники распредвалов
 |
 |

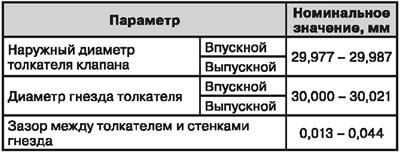

Толкатели клапана
Зазоры в клапанах

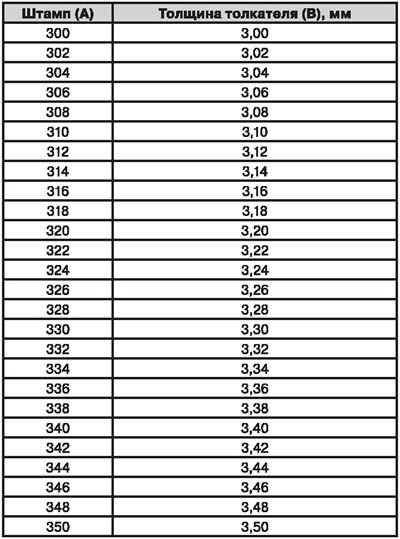

Номенклатура толщин толкателей
 |
 |

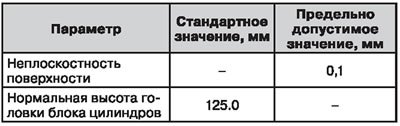

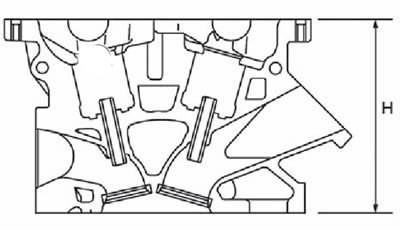

Головка блока цилиндров
 |
 |

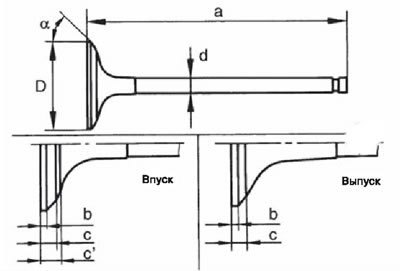

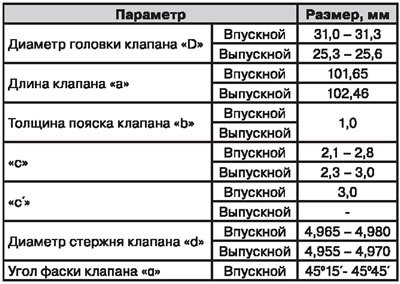

Размеры клапанов
 |
 |

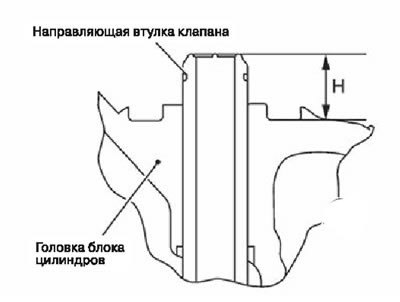

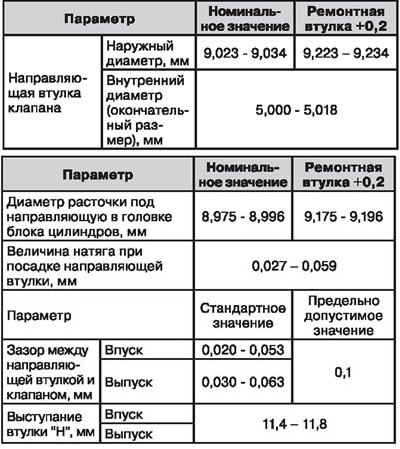

Направляющие втулки клапанов
 |
 |

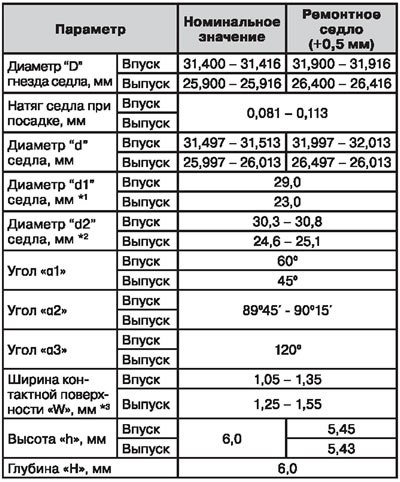

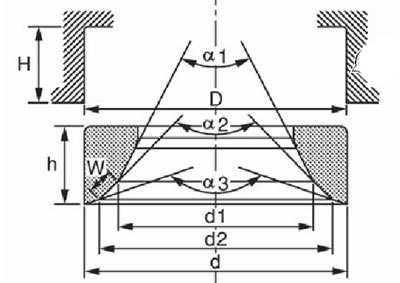

Седла клапанов
 |
 |
Примечание.
- *1: диаметр, образованный границей конических частей с углами α1 и α2.
- *2: диаметр, образованный границей конических частей с углами α2 и αЗ.
- *3: механическая обработка.

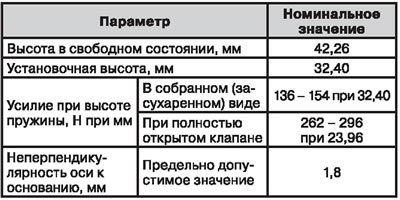

Клапанные пружины

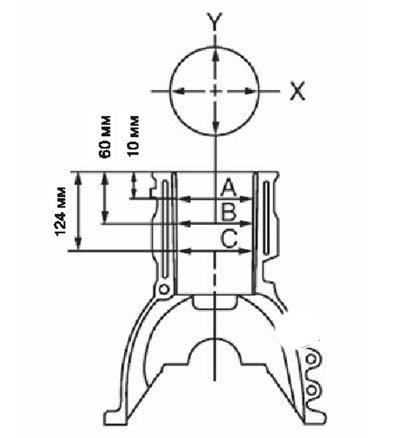

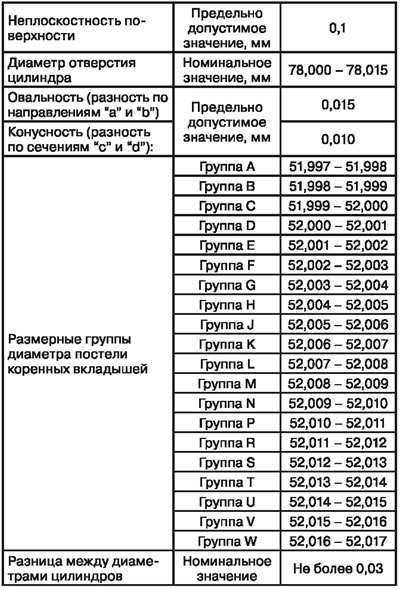

Блок цилиндров
 |
 |

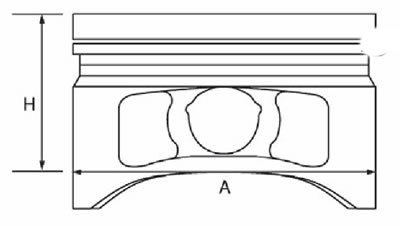

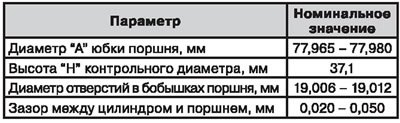

Поршни
 |
 |

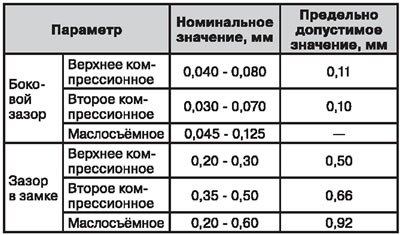

Поршневые кольца
Поршневые пальцы

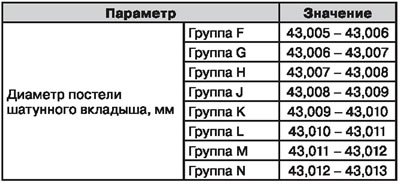

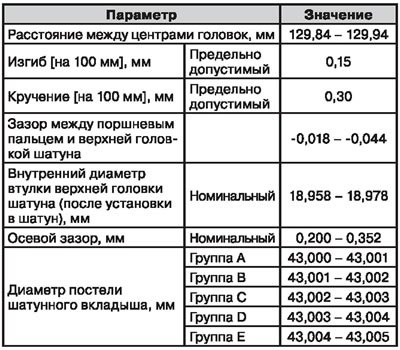

Шатуны
 |
 |

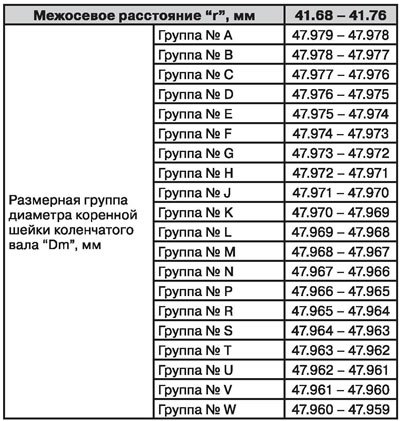

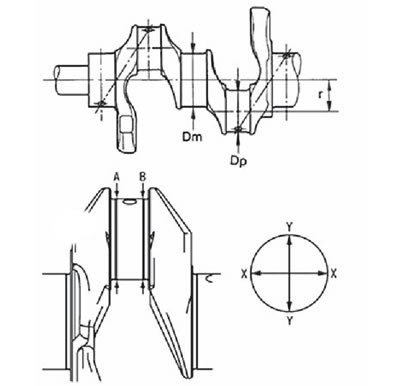

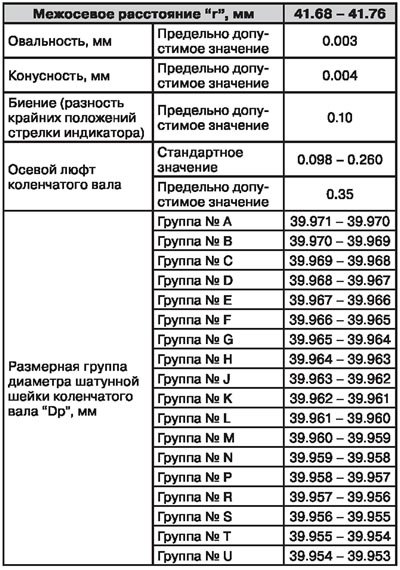

Коленчатый вал
 |
 |

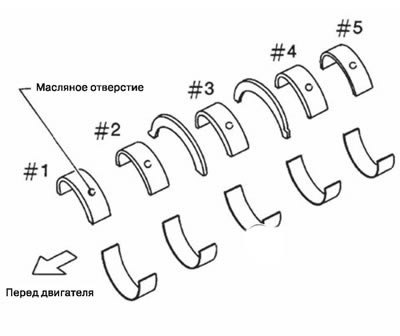

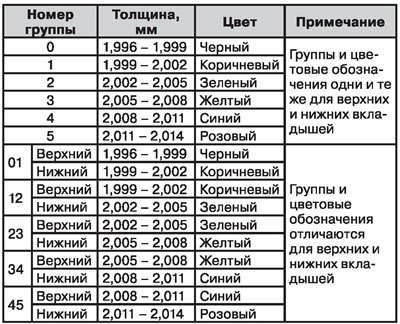

Вкладыши коренных подшипников
 |
 |
Примечание.
- Ремонтные размеры вкладышей: 2.126 - 2.134 мм (+0,25 мм).
- Масляный зазор в коренных подшипниках: 0.024 - 0.034 мм.

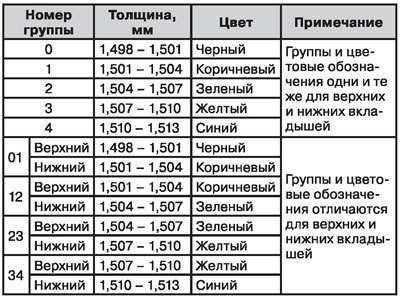

Шатунные вкладыши
Примечание.
- Ремонтные размеры вкладышей: 1.627 - 1.635 мм (+0,25 мм).
- Масляный зазор в шатунных подшипниках: 0.029 - 0.039 мм (предельно допустимый: 0.1 мм).
