Размеры и зазоры в мм.
Общие данные

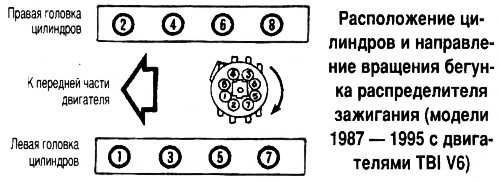

Нумерация цилиндров (от передней части двигателя)
Двигатель V6:
- Левая сторона — 1-3-5
- Правая сторона — 2-4-6
Двигатель V8:
- Левая сторона — 1-3-5-7
- Правая сторона — 2-4-6-8
Порядок работы цилиндров:
- Двигатель V6 — 1-6-5-4-3-2
- Двигатель V8 — 1-8-4-3-6-5-7-2
Распредвал
Диаметры опорных шеек:
- Двигатель V6 — 47,45-47,48
- Двигатели V8 5,0 литра и 5,7 л:
- 1987-1995 — 47,45-47,48
- С 1996 — 47,44-47,49
- Двигатель V8 7,4 литра:
- 1987-1994 — 49,48-49,51
- С 1995 — 49,47-49,52
Подъем кулачка впускных клапанов:
Двигатель V6:
- 1987-1990 — 6,05
- 1991-1995 — 5,94
- 1996 — 7,02
- С 1997 — 7,31
Двигатель V8 5,0 л:
- 1987-1995 — 5,93
- С 1996 — 7,01
Двигатель V8 5,7 л:
- 1987-1995 — 6,52
- С 1996 — 7,24
Двигатель V8 7,4 литра:
- 1987-1994 — 5,95
- 1995 — 6,32
- С 1996 — 7,17
Балансирный вал (двигатели 4,3 л с 1994):
Диаметр задней шейки — 38,08-38,10
Моменты затяжки (Н·м)
Балансирный вал (двигатели 4,3 л V6 с 1994):
- Болт крепления — 12
- Болт ведомой шестерни — 18 и довернуть на 35°
- Шпилька оси ведущей шестерни — 15
Болты/гайки звездочки распредвала — 24
Болты головки цилиндров:
Все кроме двигателя V8 7,4 литра
1987-1995:
- Этап 1 — 30
- Этап 2 — 54
- Этап 3 — 78
С 1996:
- Этап 1 — 26
- Этап 2:
- Короткие болты — довернуть на 55°
- Болты средней длины — довернуть на 65°
- Длинные болты — довернуть на 75°
Двигатель V8 7,4 литра
- Этап 1 — 36
- Этап 2 — 72
- Этап 3 — 102
Гайки/болты крепления выпускного коллектора:
Все кроме двигателя V8 7,4 литра
1987-1995:
- Центральные болты — 31
- Наружные болты — 24
С 1996:
- Этап 1 — 13
- Этап 2 — 26
Гайки/болты крепления выпускного коллектора:
Двигатель V8 7,4 литра
- 1987-1995 — 48
- С 1996:
- Болты — 48
- Гайки — 26
- Шпилька — 26
Болты маховика:
- Все кроме двигателя V8 7,4 литра — 100
- Двигатель V8 7,4 литра — 78
Перейдите к источнику по ссылке: www.AutoInstruction.ru
Болты крепления выпускного коллектора:
- 1987-1995:
- Все кроме двигателя V8 7,4 литра — 42
- Двигатель V8 7,4 литра:
- 1987-1991 — 36
- 1992-1993 — 48
- 1994-1995 — 42
С 1996:
- Верхние болты:
- Все кроме двигателя V8 7,4 литра
- Этап 1 — 4,4
- Этап 2 — 8,8
- Двигатель V8 7,4 литра — 12
- Нижние болты:
- Все кроме двигателя V8 7,4 литра
- Этап 1 — 2,7
- Этап 2 — 10,6
- Этап 3 — 1,1
- Двигатель V8 7,4 литра — 36
Гайки маслоотражателя масляного поддона — 32
Гайки/болты крепления масляного поддона к картеру коленвала:
Все кроме двигателя V8 7,4 литра
- 1987-1995:
- Гайки — 20
- Болты — 9,7
- С 1996 — 22
Двигатель V8 7,4 литра
- 1987-1994 — 16
- С 1995 — 21
Гайки/болты крепления масляного поддона к крышке механизма привода газораспределения — 7,0
Болт масляного насоса — 78
Болт крепления корпуса заднего сальника к блоку цилиндров — 13,5
Гайки/болты крышки головки цилиндров:
- Все кроме двигателя V8 7,4 литра — 9,0
- Двигатель V8 7,4 литра:
- 1987-1991 — 6,0
- С 1992 — 7,2
Шпильки коромысел:
- Двигатели V6 (с 1995) — 35
- Двигатель V8 7,4 литра (1987-1990) — 60
Гайки/болты коромысла:
- Двигатель V6 (с 1995) — 24
- Двигатель V8 7,4 литра:
- 1991-1995 — 48
- С 1996 — 54
Болты крышки механизма привода газораспределения:
Двигатель V6:
- 1987-1995 — 12,4
- С 1996 — 10,6
Двигатели V8 5,0 и 5,7 л:
- 1987-1995 — 10
- С 1996 — 10,6
Двигатель V8 7,4 литра:
- 1987-1995 — 9,6
- С 1996 — 10,6
Болт переднего маховика (гасителя колебаний):
Все кроме двигателя V8 7,4 литра:
- 1987-1995 — 84
- С 1996 — 86
Двигатель V8 7,4 литра:
- 1987-1995 — 102
- С 1996 — 135
