Снятие
1. Снимите крепежный зажим, сожмите пластмассовые стопорные язычки, извлеките палец и отсоедините толкатель от педали тормоза.
2. Постарайтесь запомнить установочное положение возвратной пружины педали, отдайте гайку осевого болта, извлеките болт из опорного кронштейна и снимите педаль с автомобиля (компоненты педали показаны на сопроводительной иллюстрации). Проверьте педаль на наличие трещин и признаков деформации. Выполните необходимый ремонт или замните педаль.

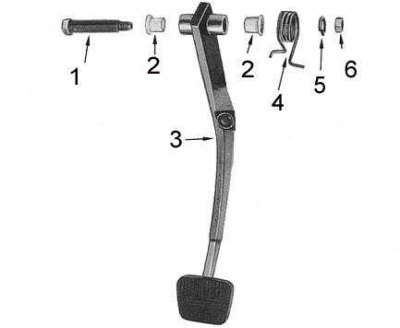

1 - болт; 2 - втулка; 3 - педаль; 4 - пружина; 5 - шайба; 6 - гайка
3. Проверьте осевые втулки педали на наличие признаков износа и повреждений. Проверьте развиваемое возвратной пружиной усилие. Дефектные компоненты замените.
Установка
Установка производится в обратном порядке.
1. Проследите, чтобы педаль при отпускании возвращалась в то же положение, что и до снятия.
2. Затяните гайку осевого болта с требуемым усилием.
3. Проверьте установку высоты положения и величины свободного хода педали, в случае необходимости выполните корректировку.
Регулировка высоты положения и величины свободного хода педали тормоза
1. Отсоедините отрицательный провод от батареи.
2. Отсоедините электропроводку от датчика-выключателя стоп-сигналов.
3. Ослабьте контргайку на две стоп-сигналов и поверните датчик-выключатель против часовой стрелки, отведя его от педали.
4. Ослабьте контргайку наконечника толкателя и отрегулируйте длину последнего, добиваясь требуемой высоты положения педали (см. таблицы размеров и регулировок в конце Руководства). Измерение производится от панели пола до поверхности накладки педали (А) на сопроводительной иллюстрации.

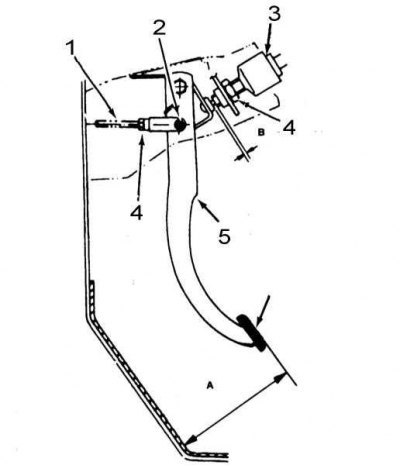

1 - толкатель; 2 - крепежный палец; 3 - датчик-выключатель стоп-сигналов; 4 - контргайка; 5 - педаль; 6 - накладка педали
Внимание! Измерение производится при снятом коврике! Затяните контргайку наконечника толкателя.
Примечание. Проследите, чтобы по завершении регулировки наконечник не сошел со штока толкателя.
5. Отрегулируйте положение датчика-выключателя стоп-сигналов таким образом, чтобы зазор между краем резьбовой части датчика-выключателя и педалью (В - см. сопроводительную иллюстрацию) составлял 0.3÷1.0 мм. Затяните контргайку датчика-выключателя и проверьте величину свободного хода педали (см. таблицы размеров и регулировок в конце Руководства).
6. В случае необходимости подкорректируйте положение датчика-выключателя, добиваясь требуемой величины свободного хода. Удостоверьтесь, что стоп-сигналы не горят при отпущенной педали тормоза.
