Внимание! Автомобиль следует поднять на достаточную высоту, чтобы достать трансмиссию.
Все работы по ремонту трансмиссии выполняются в автосервисе.
1. Считайте в автосервисе коды неисправности, занесенные в память процессорного блока, и установите причину неисправности трансмиссии.
2. Для снятия трансмиссии без демонтажа двигателя выполните следующие операции.
3. Отсоедините батарею от массы.
4. Слейте трансмиссионную жидкость.
5. Поднимите автомобиль и установите на подставки.
6. Снимите карданный вал (Гл. 8) и заглушите отверстие в трансмиссии.
7. Снимите переднюю выхлопную трубу.
8. Отсоедините разъем от блокирующего переключателя.
9. Отсоедините разъем от катушки электропривод; kick-down - режима.
10. Отсоедините вакуумный шланг от диафрагмы (находится прямо перед катушкой электропривода).
11. Отсоедините тягу от селектора.
12. На хвостовике картера трансмиссии отсоедините трос спидометра.
13. Отсоедините заправочный патрубок и заглушите отверстие в трансмиссии.
14. На хвостовике картера трансмиссии отсоедините шланги охладителя.
15. Установите под поддон двигателя подставку и подоприте через брусок.
16. Снимите крышку и обозначьте взаимное расположение ведущего диска и гидротрансформатора.
Данные скопированы с ресурса (Autoinstruction)
17. Медленно проворачивая коленвал, отверните по очереди 4 болта крепления гидротрансформатора.

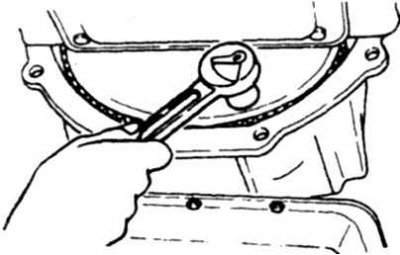

7.17 Отворачивание болтов гидротрансформатора
18. Снимите стартер.
19. Подкатите под трансмиссию тележку с подставкой и подоприте картер.
20. Отверните болты крепления кронштейна опоры к трансмиссии.
21. Снимите кронштейн с кузова.
22. Отверните болты крепления трансмиссии к двигателю.
23. Опустите обе подставки так, чтобы трансмиссию можно было отделить и снять в направлении к задней части автомобиля. Снимать трансмиссию рекомендуется вдвоем.
Сдайте трансмиссию в ремонт или замените.
24. Проверьте биение ведущего диска (фото).

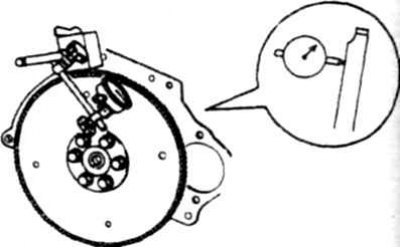

7.24 Проверка биения ведущего диска. Если биение не соответствует норме, то диск замените
25. Установка выполняется в обратном порядке. Совместите выборку на гидротрансформаторе с выступом на насосе трансмиссионной жидкости (фото).

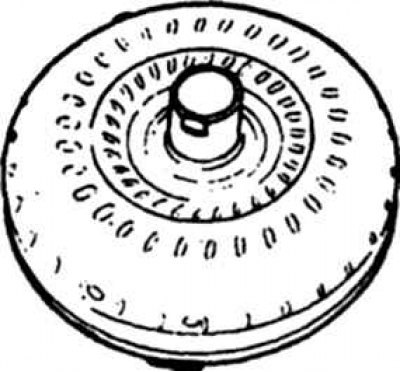

7.25 Выборка на гидротрансформаторе, которую надо совместить с выступом на насосе
26. Совместите метки на ведущем диске и гидротрансформаторе, нанесенные при разборке.
27. После установки гидротрансформатора проверьте размер А (фото), чтобы убедиться в правильной установке гидротрансформатора.

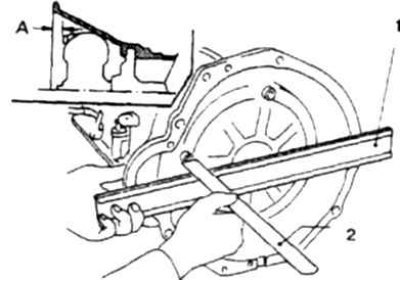

7.27 Проверка установочного размера А гидротрансформатора
28. Затяните все болты с заданным моментом.
29. Проверните ведущий диск и убедитесь в плавности вращения деталей трансмиссии.
30. Залейте жидкость.
31. Проверьте работу всех переключателей и тяги управления трансмиссией. При необходимости отрегулируйте.
