Автомобили с напольным селектором
1. Переведите селектор из положения Р в "1", при этом должно ощущаться срабатывание фиксатора во всех промежуточных положениях. Если срабатывание не ощущается, или указатель не совпадает с обозначениями, то тягу необходимо отрегулировать.
2. Переведите селектор в положение Р.
3. Отпустите контргайки (фото).

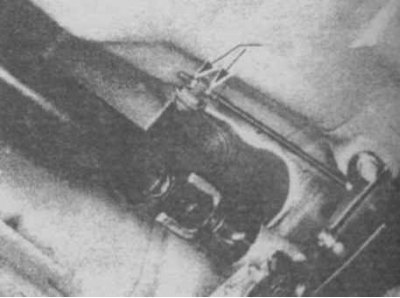

2.3а Контргайка тяги трансмиссии в автомобилях с напольным селектором (полноприводные а/м 1988 г. и все заднеприводные а/м с 1987 г.): 1. Контргайки

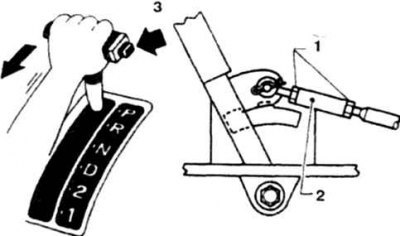

2.3б Контргайка тяги в полноприводных автомобилях с напольным селектором 1987 г.в.: 1. Контргайки; 2. Винтовая стяжка; 3. Не нажимать
Заднеприводные автомобили
4. Затяните контргайку X (фото) до упора в кронштейн селектора, нажимая на рычаг в направлении положения R (кнопку не нажимать).
5. Отверните контргайку X на 1/2-1/4 оборота и затяните с заданным моментом.

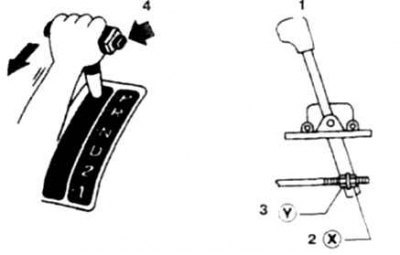

2.5 Регулировка тяги в автомобилях с напольным селектором (полноприводные а/м 1988 г. и все заднеприводные а/м с 1987 г.): 1. Сектор "Р"; 2. Контргайка X; 3. Контргайка Y; 4. Не нажимать
Полноприводные автомобили с 1987 г.
6. Нажимая на рычаг в направлении положения R (кнопку не нажимать), подтяните винтовую стяжку до тех пор пока стяжка не совместится с жилой троса (фото).
2.6 Регулировка тяги трансмиссии на полноприводных автомобилях (с 1987 г).
7. Отверните стяжку на 1 оборот и затяните контргайки с заданным моментом.
8. Переведите селектор из положения Р в "1" и убедитесь в плавности хода селектора.
Автомобили с селектором на рулевой колонке
9. Переведите селектор из положения Р в "1", при этом должно ощущаться срабатывание фиксатора во всех промежуточных положениях. Если срабатывание не ощущается, или указатель не совпадает с обозначениями секторов, то тягу необходимо отрегулировать.
10. Переведите селектор в положение Р.
11. Отпустите контргайки (фото).
2.11 Контргайки тяги автоматической трансмиссии на автомобилях 1987-88 г.г. с селектором на рулевой колонке
Текст предоставлен порталом: Autoinstruction.ru
12. Подтяните контргайку А (фото) до упора в кронштейн, нажимая на рычаг в направлении положения R (кнопку не нажимать).
2.12 Регулировка тяги трансмиссии на автомобилях 1987-88 г.г. с селектором на рулевой колонке: 1. Контргайка А; 2. Позиционная пластина; 3. Контргайка В; 4. Не нажимать
13. Отверните контргайку А на 2 оборота и затяните гайку В с заданным моментом.
14. Переведите селектор из положения Р в "1" и убедитесь в плавности хода селектора.
