2. Проверьте наличие на разъемных плоскостях головки и блока цилиндров задиров, сколов, выбоин и других повреждений. Незначительные повреждения можно устранить надфилем, при наличии серьезных повреждений головка или блок подлежат перешлифовке.

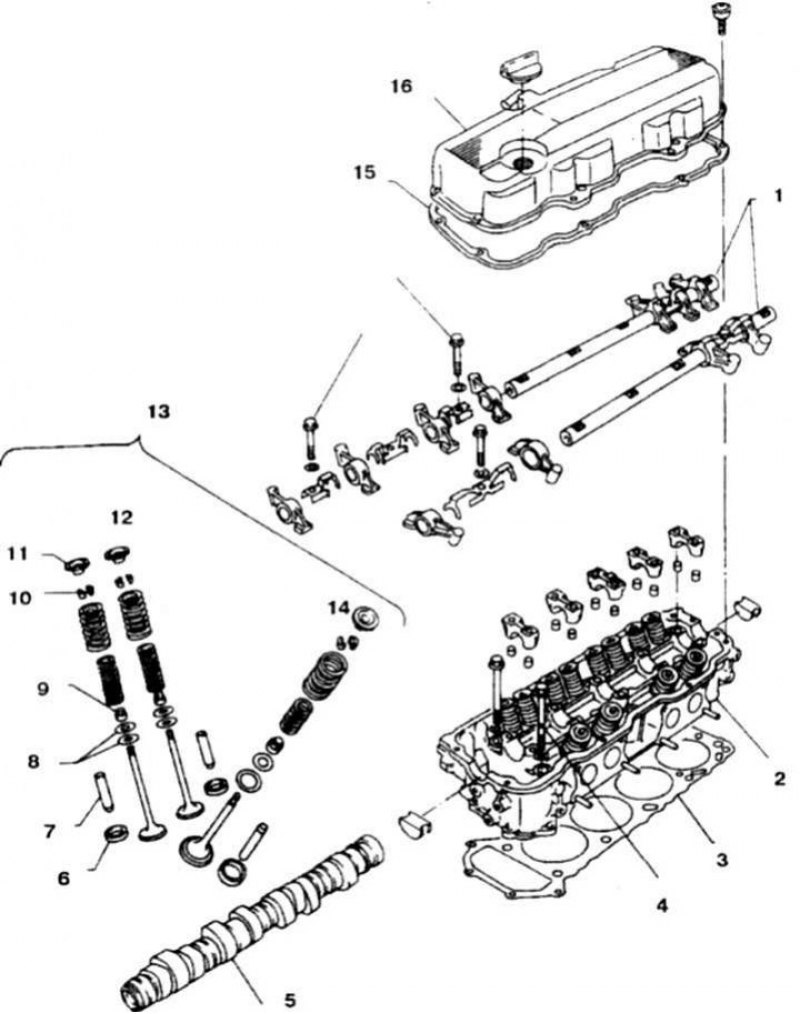

13.2 Головка цилиндров двигателя К24: 1. Валики коромысел и коромысла клапанов; 2. Головка цилиндров; 3. Прокладка; 4. Болт; 5. Распредвал; 6. Седло; 7. Направляющая втулка; 8. Опорная шайба; 9. Маслосъемный колпачок; 10. Сухари; 11. Тарелка; 12. Впускной
3. Аккуратно прогоните резьбы болтов и в отверстиях под болты.
4. Положите новую прокладку на блок цилиндров, ориентируя по штифтам. Осторожно положите головку на блок цилиндров, не нарушая положения прокладки.
5. Заверните от руки болты головки цилиндров на прежние места.
6. Затяните болты с заданным моментом в указанной последовательности (фото), делая 1/4 оборота за один прием. Порядок затяжки указан в Технических данных.
7. Установите звездочку распредвала.
8. Остальные операции по сборке выполняются в обратном порядке.
9. После окончания работ заправьте систему охлаждения жидкостью, запустите двигатель, проверьте наличие течи. Проверьте обороты холостого хода, при необходимости отрегулируйте.

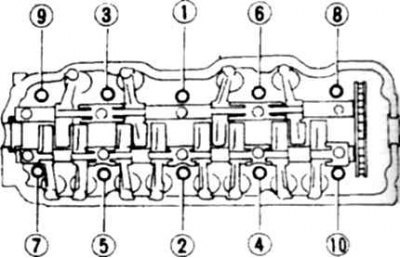

13.6 Последовательность затяжки болтов головки цилиндров (К24)
10. Отрегулируйте клапаны, установив зазоры для прогретого двигателя.
