2. Снимите воздушный фильтр.
3. Снимите насос гидроусилителя и ролик натяжителя ремня насоса (если предусмотрены).
4. Отсоедините от свеч провода и отведите в сторону вместе с кронштейнами.
5. Отсоедините трубку эжекции воздуха, снимите корпус клапана (если предусмотрен).
6. Снимите всасывающий коллектор.
7. С перегородки моторного отсека снимите термовакуумный распределитель с кронштейном.
8. Отсоедините трубку рециркуляции.
9. Снимите топливный насос (механический).
10. Снимите выпускной коллектор.
11. Снимите крышку головки цилиндров.
12. Установите поршень 1-го цилиндра в ВМТ такта сжатия и снимите звездочку распредвала (см. выше).
13. Отпустите 10 болтов головки цилиндров, отворачивая каждый болт на 1/4 оборота за один прием. Отпускайте болты в указанной последовательности (фото). Выверните болты и храните в кассе в том порядке, в котором они были завернуты.
14. Отверните два малых болта крепления передней крышки.
15. Сместите головку, легкими ударами через деревянную проставку и снимите.
16. Снимите прокладку.
17. Методика проверки головки описана в Части В.

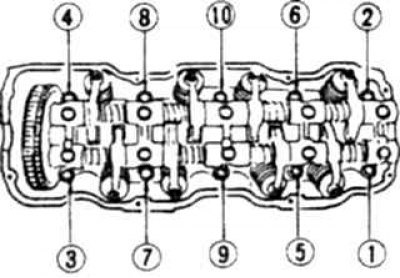

12.13а Последовательность ослабления болтов головки цилиндров на двигателях Z24

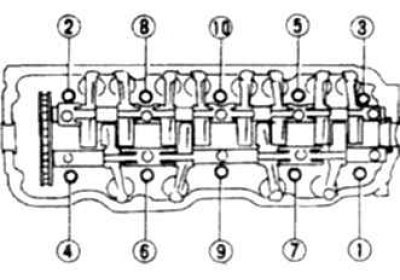

12.13б Последовательность ослабления болтов головки цилиндров на двигателях К24
