1. Поворотный кулак; 2. Корпус датчика; 3. Колесный подшипник; 4. Стопорное кольцо; 5. Ступица колеса; 5. Передний приводной вал
Снятие
1. Поднимите автомобиль и снимите колеса с автомобиля.
2. Отсоедините разъемы электропроводки от колесных датчиков ABS. См. главу Тормозная система.
3. Отсоедините тормозной шланг от стойки. См. главу Тормозная система.
4. Снимите тормозной суппорт с поворотного кулака. Подвесьте его так, чтобы он не мешал Вам работать. См. главу Тормозная система.
Внимание: Не нажимайте на педаль тормоза после снятия тормозного суппорта.
5. Снимите тормозной диск со ступицы колеса. См. главу Тормозная система.
6. Снимите колесный датчик ABS с поворотного кулака. См. главу Тормозная система.
Внимание: Не тяните за электропроводку колесного датчика.

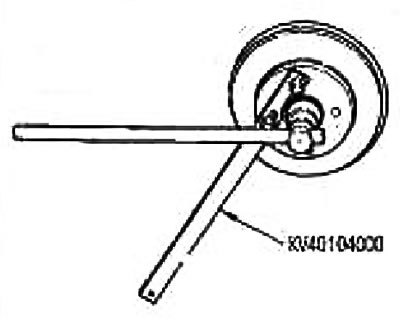

7. Открутите контргайку с приводного вала при помощи ключа (специнструмент).
8. Снимите рулевую тягу с поворотного кулака. Если она снимается с трудом, воспользуйтесь съемником шаровых шарниров (подходящий специнструмент).
Внимание: Во избежание повреждения резьбы и соскакивания съемника шаровых шарниров (подходящий специнструмент) затяните контргайку от руки.
9. Снимите поворотный кулак со стойки.
Внимание: Не сгибайте шарнир приводного вала на угол более 22°. Надежно зафиксируйте поворотный кулак так, чтобы чрезмерно не растягивать скользящий шарнир.
10. Выньте приводной вал из поворотного кулака.
Внимание:
- При снятии приводного вала не сгибайте шарнир на угол более 22°. Также не растягивайте чрезмерно скользящий шарнир.
- Не поднимайте приводной вал с закрепленной полуосью, взявшись только за промежуточный вал.
- Не допускайте, чтобы приводной вал, вставленный в коробку передач, свисал без опоры промежуточного вала, шарниров колес и других компонентов.
11. Открутите крепежные болт и гайку с шарового щарнира поперечного рычага. Затем снимите поперечный рычаге поворотного кулака.
Установка
Установка выполняется в порядке, обратном снятию.
Моменты затяжки и прочие подробности см. в разделе «Подшипники передних колес», а также в главе Тормозная система и в разделе «Передняя подвеска».
