Снятие
Внимание: Перед отделением коробки передач от двигателя снимите с нее датчик угла поворота коленвала (POS). Не повредите кромку датчика.
1. Снимите аккумулятор.
2. Снимите воздухоочиститель. См. главу Механическая часть двигателя.
3. Отсоедините шаровой наконечник троса выбора передач и наконечник троса переключения передач. См. раздел «Рычажный механизм управления коробкой передач».
4. Отсоедините трубку сцепления.
5. Снимите хомут электропроводки двигателя.
6. Снимите стартер. См. главу Электрооборудование.
7. Выверните установочный болт из левой опоры двигателя. См. главу Механическая часть двигателя.

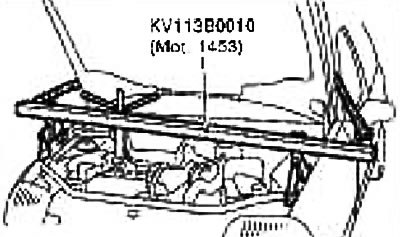

8. Закрепите подвесной кронштейн двигателя.
9. Поднимите автомобиль и снимите защитные накладки с передних правого и левого крыльев.
10. Снимите защиту двигателя со стороны днища.
11. Снимите переднюю выхлопную трубу. См. главу Акселератор, топливная система и система выпуска.
12. Снимите кронштейн выпускного патрубка турбокомпрессора с коробки передач.
13. Выньте правый и левый приводные валы. См. главу Передняя ось и подвеска.
14. Отсоедините кабель заземления от коробки передач.
15. Подоприте коробку передач телескопической стойкой.
16. Снимите кронштейн задней опоры двигателя. Затем снимите заднюю реактивную штангу с коробки передач.
Внимание: Не снимайте заднюю реактивную штангу с балки подвески.
17. Снимите кронштейн левой опоры двигателя.
18. Отсоедините разъев от позиционного выключателя у передач.
Установка
Установка выполняется в порядке, обратном снятию.
