Описание
| Соответствие | Подбираемый компонент | Критерий подбора | Способ подбора |
| Между блоком цилиндров и коленвалом | Коренной подшипник | Класс коренного подшипника (толщина подшипника) | Определяется соответствием класса корпуса коренного подшипника в блоке цилиндров (внутреннего диаметра корпуса) и класса коренной шейки коленвала (наружного диаметра шейки) |
| Между коленвалом и шатуном | Подшипник шатуна | Класс подшипника шатуна (толщина подшипника) | Подбор подшипника шатуна определяется сочетанием ремонтных классов внутреннего диаметра большой головки шатуна и наружного диаметра шатунной шейки. |
- Маркировка класса, выбитая на каждой детали, представляет собой класс геометрических размеров, измеренных на новой детали. Этот класс не применяется к повторно используемым деталям.
- Проведите точное измерение геометрических размеров на повторно используемых или отремонтированных деталях. Определите класс сопоставлением результатов измерений со значениями, представленными в таблицах подбора отдельных компонентов.
- Более подробные сведения по способам измерения каждой детали, нормам повторного использования и способам подбора компонентов по месту см. в тексте.
Порядок подбора подшипников шатуна
Когда используются новые шатун и коленвал

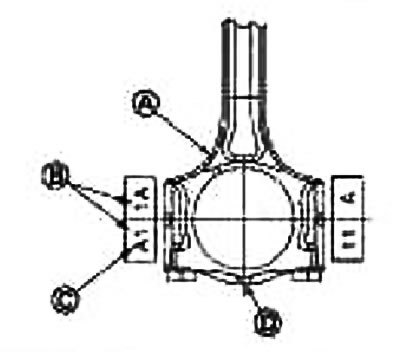

1 Отыщите класс диаметра большой головки шатуна (С), выбитый сбоку шатуна, в горизонтальной строке «Таблицы подбора подшипников шатуна».
А. Класс диаметра коренной шейки
В. Класс диаметра шатунной шейки
D. Метка переда

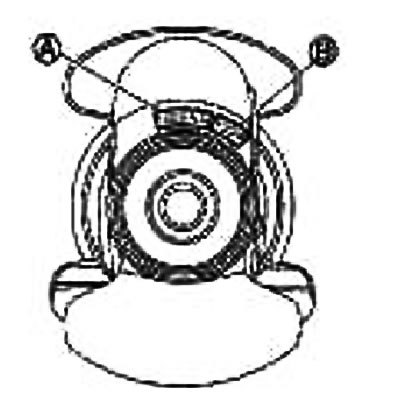

2. Отыщите класс диаметра шатунной шейки (В), выбитый спереди на коленвалу, в вертикальной колонке «Таблицы подбора подшипников шатуна».
А. Смазочное отверстие
В. Номер цилиндра
3. Прочтите символ на пересечении горизонтальной строки и вертикальной колонки в «Таблице подбора подшипников шатуна».
4. Подберите подшипник шатуна, сопоставив полученный символ со значениями в «Таблице классов подшипников шатуне».
Когда старые коленвал и шатун используются повторно
1. Измерьте внутренний диаметр большой головки шатуна и наружный диаметр шатунной шейки. См соответствующие разделы.
2. Отыщите полученную величину в «Таблице подбора подшипников шатуна».
3. Прочтите символ на пересечении горизонтальной строки и вертикальной колонки в «Таблице подбора подшипников шатуна».
4. Подберите подшипник шатуна, сопоставив полученный символ со значениями в «Таблице классов подшипников шатуна».

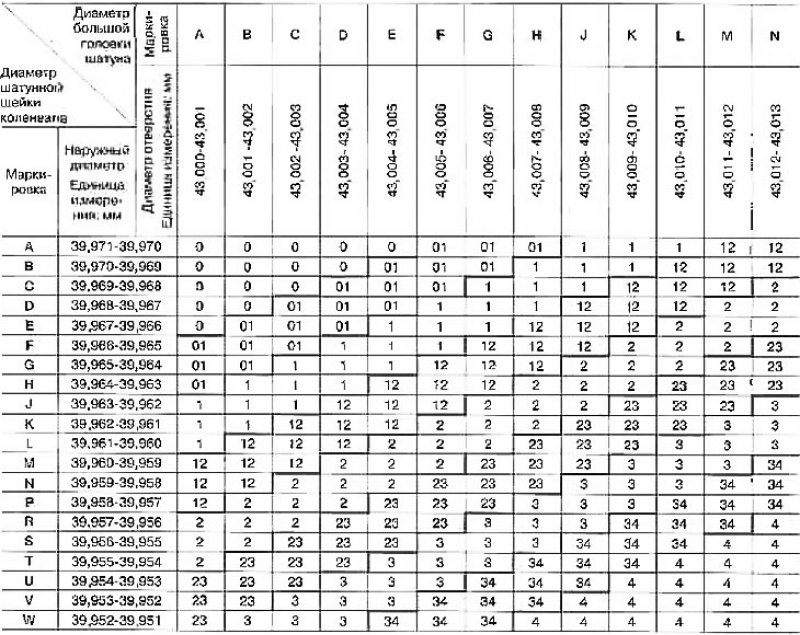

Таблица подбора подшипников шатуна

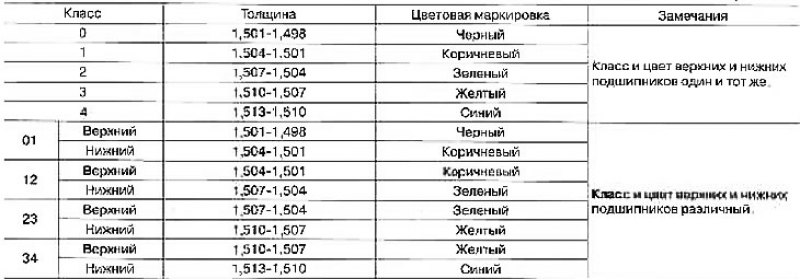

Таблица классов подшипников шатуна
Единица измерения: мм
Указания по применению подшипников уменьшенного ремонтного размера
Если заданного масляного зазора нельзя добиться при помощи подшипников шатуна стандартного размера, воспользуйтесь подшипниками уменьшенного ремонтного размера.
При использовании подшипника уменьшенного ремонтного размера измерьте внутренний диаметр подшипника шатуна на установленном подшипнике и перешлифуйте шатунную шейку так, чтобы масляный зазор соответствовал норме.

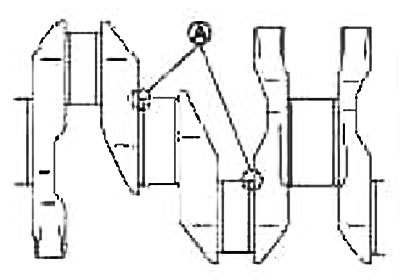

Внимание: При перешлифонке шатунных шеек под подшипники уменьшенного ремонтного размера сохраните скругленные углы R (А) (0,8-1,2 мм).
Таблица подшипников уменьшенного ремонтного размера
Единица измерения: мм
| Размер | Толщина |
| Уменьшенный на 0,25 ремонтный размер | 1,623-1,631 |
Порядок подбора коренных подшипников
Когда используются новый блок цилиндров и коленвал

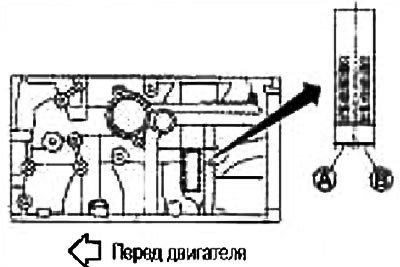

1. Горизонтальные строки в «Таблице подбора коренных подшипников» соответствуют классу корпуса коренного подшипника, выбитому с левой стороны блока цилиндров.
А. Основная маркировка
Если на блоке цилиндров выбита поправочная маркировка (В), используйте ее как стандартную.

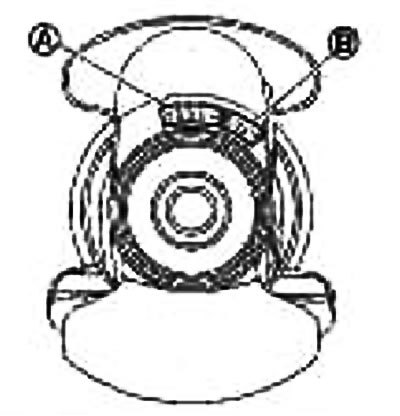

2. Отыщите класс диаметра коренной шейки (А), выбитый спереди на коленвалу, в вертикальной колонке «Таблицы подбора коренных подшипников».
А. Класс диаметра коренной шейки (№№1-5 слева по порядку)
В. Класс диаметра шатунной шейки (№№1-4 слева по порядку)
3. Прочтите символ на пересечении горизонтальной строки и вертикальной колонки в «Таблице подбора коренных подшипников».
4. Подберите коренной подшипник, сопоставив полученный символ со значениями в «Таблице классов коренных подшипников».

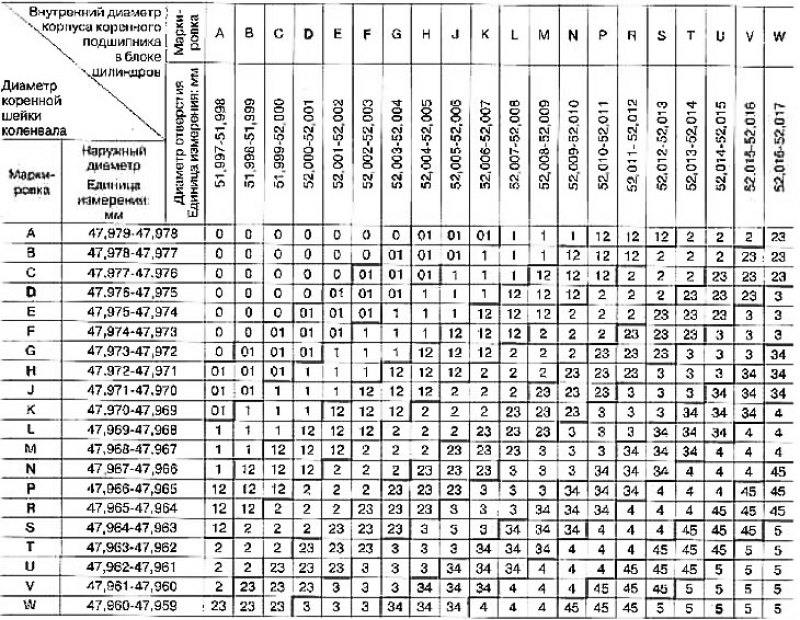

Таблица подбора коренных подшипников

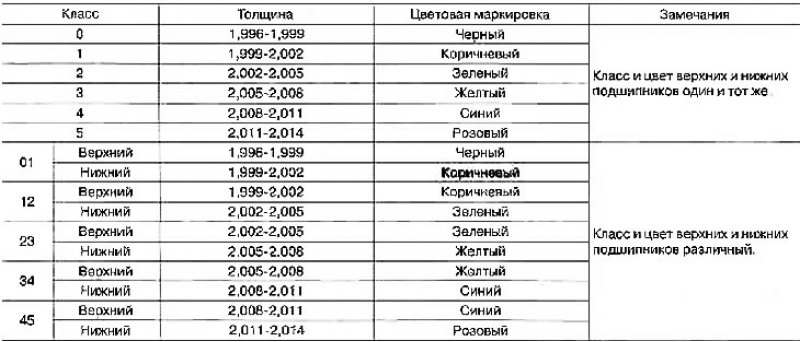

Таблица классов коренных подшипников
Единица намерения: мм
Указания по применению подшипников уменьшенного ремонтного размера
Если заданного масляного зазора нельзя добиться при помощи коренных подшипников стандартного размера, воспользуйтесь подшипниками уменьшенного ремонтного размера.
При использовании подшипника уменьшенного ремонтного размера измерьте внутренний диаметр коренного подшипника на установленном подшипнике и перешлифуйте коренную шейку так, чтобы масляный зазор соответствовал норме.

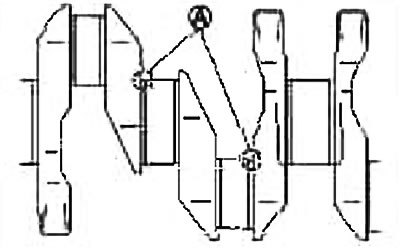

Внимание: При перешлифовке коренных шеек под подшипники уменьшенного ремонтного размера сохраните скругленные углы R (А) (0,8-1,2 мм).
Таблица подшипников уменьшенного ремонтного размера
Единица измерения: мм
| Размер | Толщина |
| Уменьшенный на 0,25 ремонтный размер | 2,126-1,134 |
