Снятие и установка (на моделях с двигателем CR)
Снятие
1. Отсоедините кабель заземления от аккумулятора.
2. Снимите защитную накладку с переднего правого крыла.
3. Снимите ремень привода генератора. См. главу Механическая часть двигателя.
4. Выверните крепежные болты из кронштейна натяжного шкива и снимите натяжной шкив в сборе.
5. Отсоедините разъем от генератора.

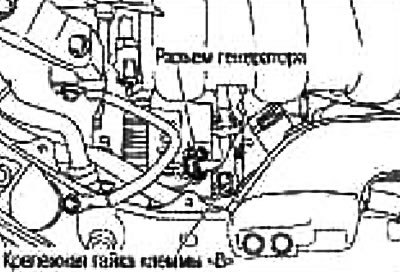

Открутите крепежную гайку клеммы «В», крепежную гайку провода заземления и выньте зажимы электропроводки.
6. Снимите стойку опоры двигателя с правой стороны.

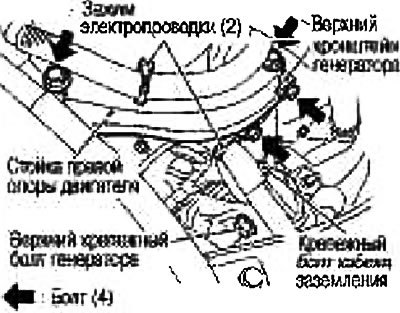

7. Выверните крепежные болты из верхнего кронштейна генератора и верхний крепежный болт генератора.

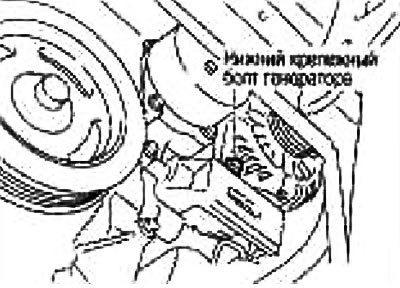

8. Ослабьте нижний крепежный болт генератора и выньте из П-образной прорези на передней крышке.

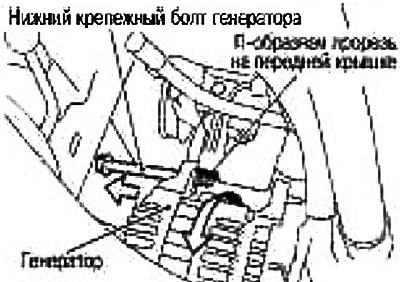

9. Снимите генератор в сборе с двигателя.
Установка
Установка выполняется в порядке, обратном снятию, с учетом следующего:
Установите генератор и проверьте натяжение ремня. См. главу Механическая часть двигателя.
Внимание: Затягивайте крепежную гайку клеммы «В» с осторожностью.
- Крепежная гайка клеммы «В»: Момент затяжки: 19,32-10,8 Н·м (0,95-1,1 кг·м)
- Болт кабеля заземления: Момент затяжки:2,94-4,9 Н·м (0,30-0,49 кг·м)
- Крепежный болт генератора: Момент затяжки: 33,3-46,1 Н·м (3,4-4,7 кг·м)
- Болт верхнего кронштейна генератора: Момент затяжки: 33,3-46,1 Н·м (3,4-4,7 кг·м)
- Болт стойки опоры двигателя: Момент затяжки: 40,0-50,0 Н·м (4,1 -5,1 кг·м)
- Болт кронштейна натяжного шкива: Момент затяжки: 16,6-23,5 Н·м (1,7-2,4 кг·м)
- Гайка натяжного шкива: Момент затяжки: 25,5-33,3 Н·м (2,6-3,3 кг·м)
Снятие и установка (на моделях с двигателем HR)
Снятие
1. Отсоедините кабель заземления от аккумулятора.
2. Снимите защитную накладку с переднего правого крыла.
3. Снимите ремень привода генератора. См. главу Механическая часть двигателя.
4. Снимите натяжной шкив в сборе. См. главу Механическая часть двигателя.
5. Отсоедините разъем от генератора.

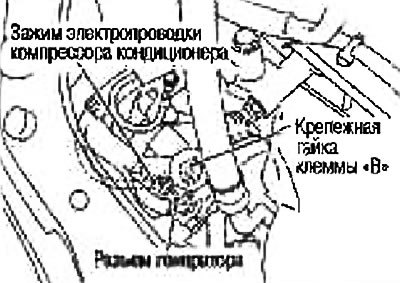

Открутите крепежную гайку клеммы «В», крепежную гайку провода заземления и выньте зажимы электропроводки.
6. Снимите компрессор кондиционера. См. главу Автоматический кондиционер.

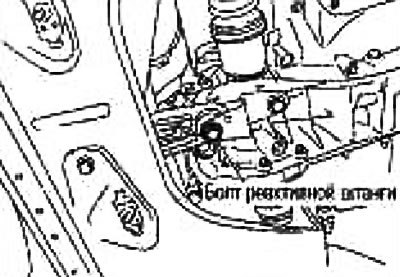

7. Открутите болт реактивной штанги.

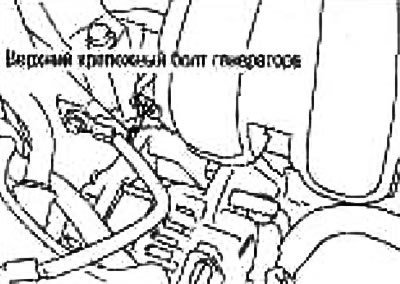

8. Открутите верхний крепежный болт генератора.
9. Ослабьте нижний крепежный болт генератора.
