Разборка

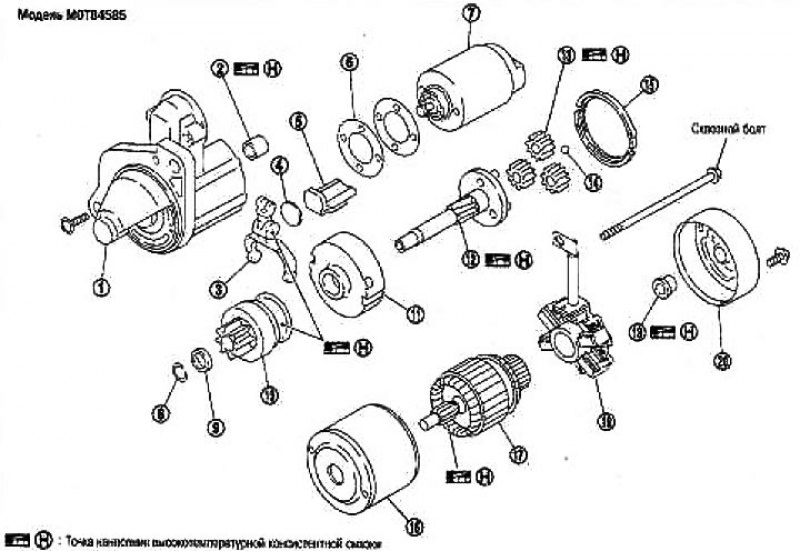

1. Корпус шестерни; 2. Подшипник скольжения; 3. Переключающий рычаг; 4. Пластина; 5. Набивка; 6. Регулировочная шайба; 7. Магнитный выключатель в сборе; 8. Зажим ограничителя; 9. Ограничитель шестерни; 10. Шестерня в сборе; 11. Шестерня внутреннего зацепления; 12. Вал шестерни; 13. Планетарная шестерня; 14. Шарик; 15. Набивка; 16. Статор; 17. Ротор; 10. Щеткодержатель в сборе; 19. Задний подшипник; 20. Задняя крышка
Сквозной болт: Модель М0Т84585
Момент затяжки: 4,1-7,1 Н·м (0,45-0,72 кг·м)

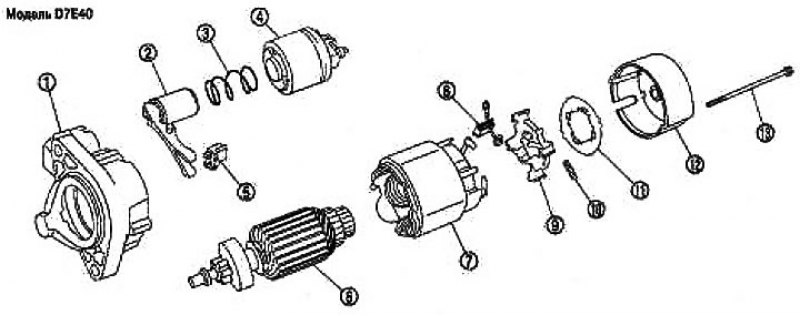

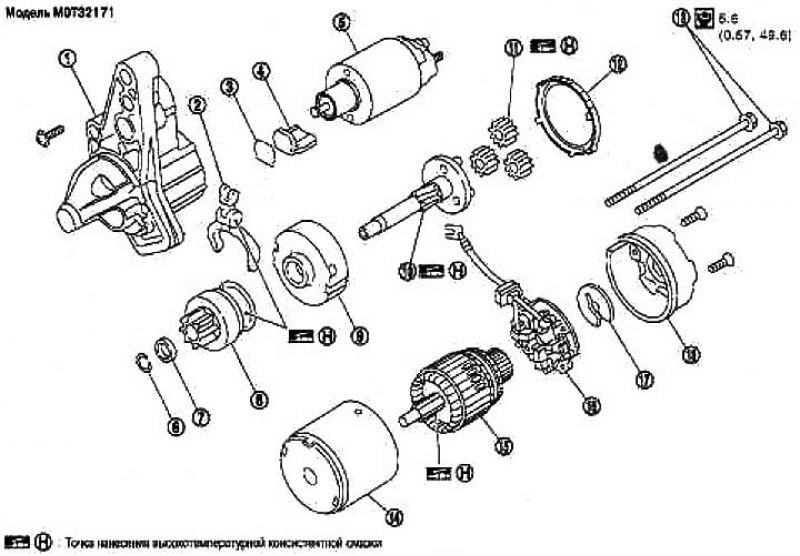

1. Корпус шестерни; 2. Переключающий рычаг; 3. Пружина; 4. Магнитный выключатель в сборе; 5. Набивка; 6. Ротор; 7. Статор; 8. Щетка; 9. Щеткодержатель в сборе; 10. Пружина; 11. Пластина; 12. Задняя крышка; 13. Сквозной болт
1. Корпус шестерни; 2. Переключающий рычаг; 3. Пластина; 4. Набивка; 5. Магнитный выключатель в сборе; 6. Кольцо; 7. Ограничитель; 8. Зубчатая муфта в сборе; 9. Шестерня внутреннего зацепления в сборе; 10. Вал шестерни в сборе; 11. Шестерня в сборе; 12. Набивка; 13. Сквозной болт; 14. Статор в сборе; 15. Ротор; 16. Щеткодержатель в сборе; 17. Е-образное кольцо; 18. Задняя крышка в сборе
Проверка

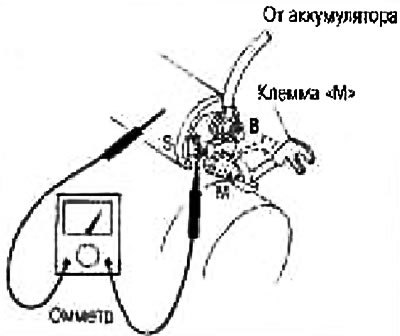

Проверка электромагнитного выключателя
Прежде чем приступить к проверке, отсоедините кабель заземления от аккумулятора.
Отсоедините клемму «М» стартера.

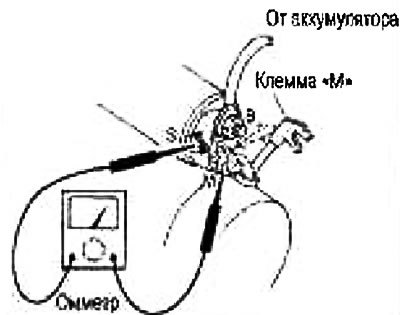

1. Проверка проводимости (между клеммой «S» и корпусом выключателя).
Если проводимости нет, замените.
2. Проверка проводимости (между клеммами «S» и «М»)
Если проводимости нет, замените.
Проверка шестерни/муфты
1. Проверьте зубья шестерни.
Замените шестерню, если зубья изношены или повреждены (Также проверьте состояние зубьев зубчатого венца).
2. Проверьте зубья редуктора (если предусмотрен).
Замените редуктор, если зубья изношены или повреждены (Также проверьте состояние зубьев шестерни на валу ротора).

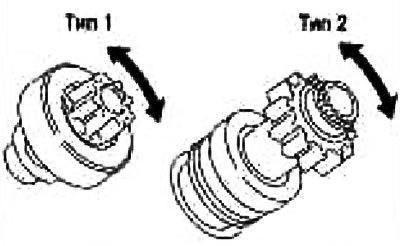

3. Убедитесь, что шестерня стартера блокируется в одном направлении и свободно вращается в противоположном направлении.
Если она блокируется или вращается в обоих направлениях или ощущается необычное сопротивление, замените.
Проверка щеток

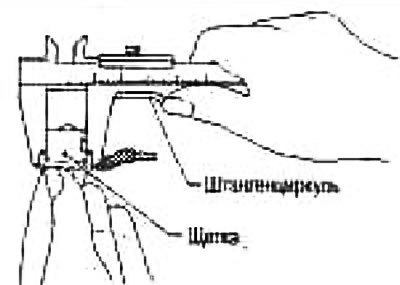

Щетки
Проверьте, не изношены ли щетки.
Предельный износ: См. раздел «Технические данные и спецификации».
Если износ чрезмерный, замените.
Пружины щеток

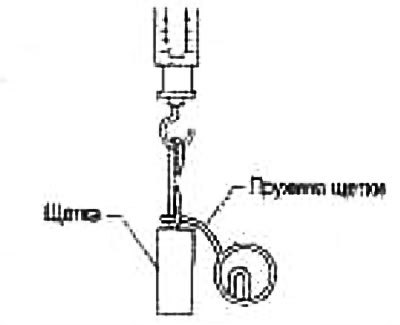

Проверьте давление пружины щетки, отделив пружину от щетки.
Давление пружины (с новой щеткой): См. раздел «Технические данные и спецификации».
Если давление отличается от нормы, замените.

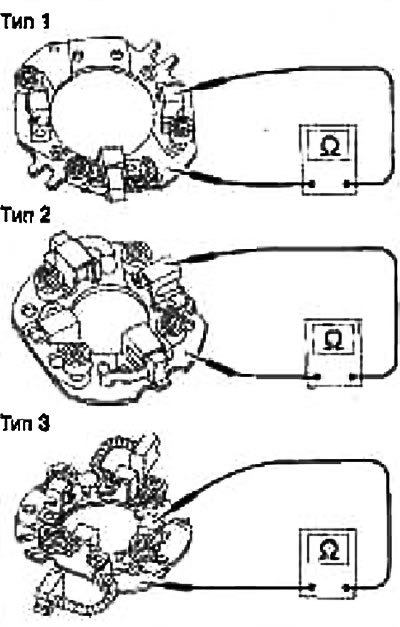

Щеткодержатель
1. Проведите проверку изоляции между щеткодержателем (+) и его основанием (-).
Если проводимость есть, замените.
2. Проверьте, свободно ли перемещается щетка.
Если щеткодержатель погнут, замените его; если поверхность скольжения загрязнена, очистите.
Проверка статора

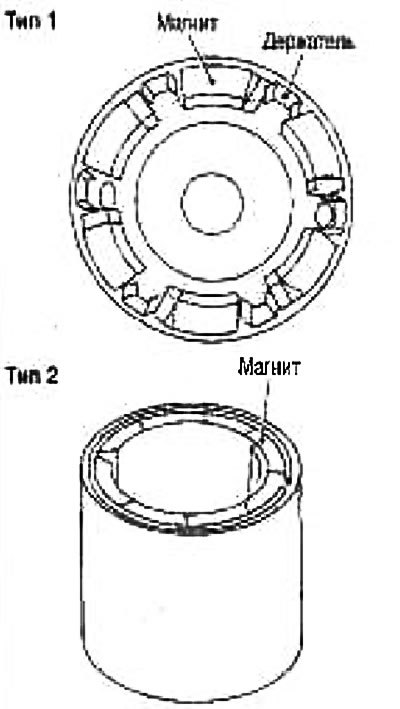

Магнит закреплен на статоре при помощи клея. Проверьте, держится ли магнит на статоре, и нет ли на нем трещин. Замените неисправные компоненты в комплекте.
Внимание: Не зажимайте статор в тисках и не стучите по нему молотком.

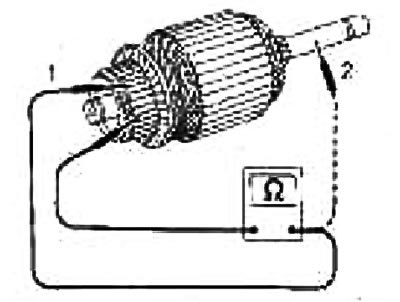

Проверка ротора
1. Проверка проводимости (между двумя соседними сегментами).
Если проводимости нет, замените.
2. Проверка изоляции (между ламелями коммутатора и валом).
Если проводимость есть, замените.

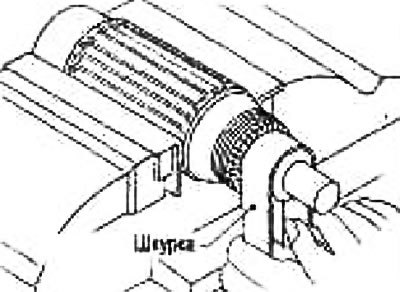

3. Проверьте поверхность коммутатора.
Если поверхность шероховатая, слегка пришлифуйте ее шкуркой № 500-600.

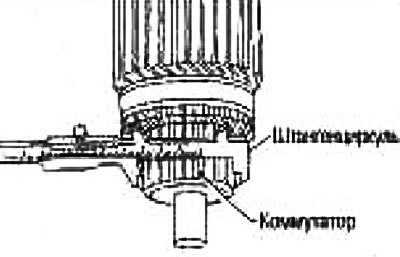

4. Проверьте диаметр коммутатора (см. рис.).
Минимальный диаметр коммутатора: См. раздел «Технические данные и спецификации».
Если диаметр меньше нормы, замените.

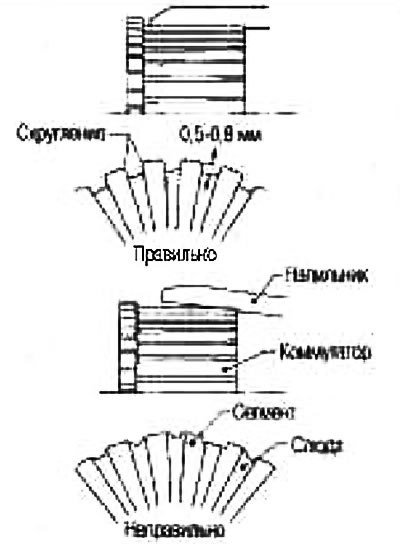

5. Проверьте глубину изолирующей слюды от поверхности коммутатора.
Если она меньше 0,2 мм, подрежьте до 0,5-0,8 мм.
Сборка
При сборке стартера нанесите высокотемпературную консистентную смазку на подшипник, шестерни и поверхности трении.
Неукоснительно соблюдайте следующие указания:
Регулировка выступания шестерни стартера

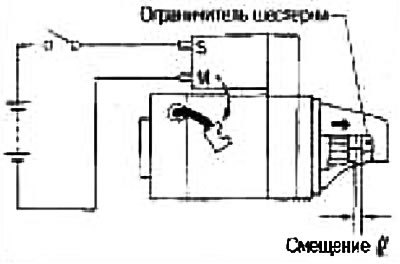

Смещение
Когда шестерня стартера оттягивается при замыкании контактов электромагнитного выключателя, отожмите ее назад рукой, устраните люфт и измерьте смещение «l» между передней кромкой шестерни и ограничителем шестерни.
Смещение «l»: См. раздел «Технические данные и спецификации».

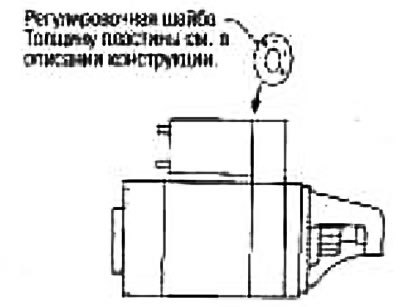

Если смещение отличается от нормы, выполните регулировку при помощи регулировочной шайбы.
