Снятие
1. Снимите колеса с автомобиля.
2. Отпустите рычаг стояночного тормоза и снимите тормозной барабан. См. главу Тормозная система.
3. Надавите на держатель и поверните его, снимите опорный палец колодки и тормозную колодку.
Внимание: Не повредите чехлы поршня рабочего цилиндра.
4. Отсоедините трос стояночного тормоза от коленчатого рычага.
Внимание: Не погните трос стояночного тормоза.

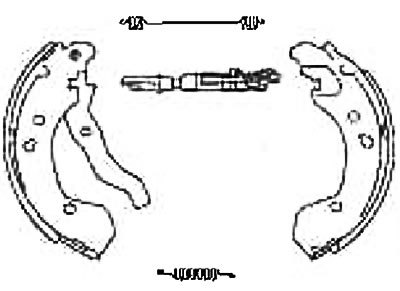

5. Разберите тормозную колодку в сборе (колодку, пружины, втулку, регулятор).
Проверка после снятия

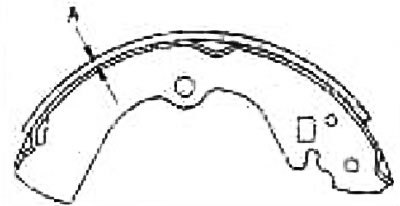

Проверка толщины фрикционной накладки
Стандартная толщина: 4,5 мм
Предельный износ («А»): 1,5 мм

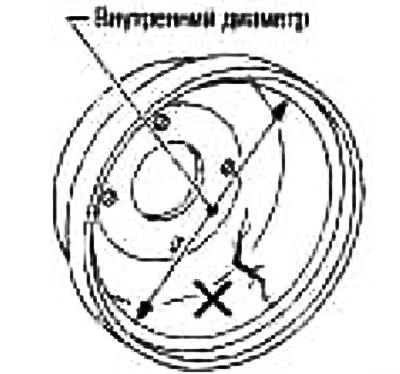

Проверка внутреннего диаметра барабана
Участок измерения: поверхность контакта с фрикционной накладкой (по центру)
Стандартный внутренний диаметр: 202 мм
Предельный внутренний диаметр: 203,2 мм

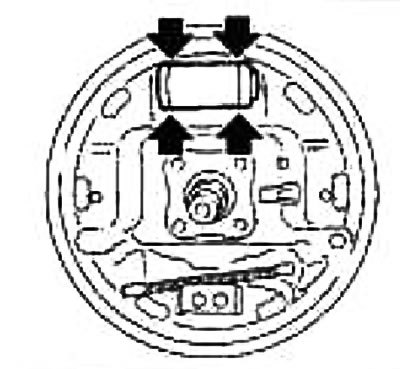

Проверка утечек жидкости из рабочего цилиндра
Проверьте, нет ли утечек жидкости из рабочего цилиндра.
Проверьте, нет ли износа, повреждений и не ослабла ли затяжка. При необходимости замените.
Прочие проверки
Проведите визуальную проверку изнутри барабана и убедитесь, нет ли чрезмерного износа, повреждений и трещин.
Проведите визуальную проверку фрикционной накладки и убедитесь, нет ли чрезмерного износа, повреждений или отслаивания фрикционного материала.
Проверьте, нет ли чрезмерного износа или повреждений на участке скольжений тормозной колодки.
Проверьте, не растянулась ли возвратная пружина.
Проведите визуальную проверку грязеотражательного щита и убедитесь, нет ли повреждений, трещин или деформации.
Проверьте, не ослабла ли затяжка крепежных болтов грязеотражательного щита.
[Материал скопирован с онлайн-ресурса: AutoInstruction.ru]
Установка

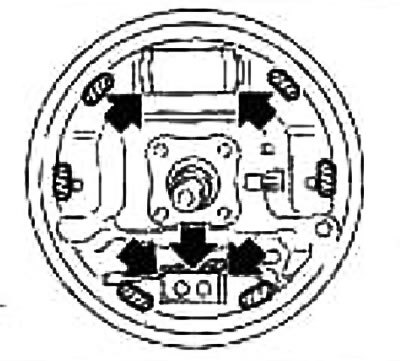

1. Нанесите специальную консистентную смазку для тормозов Nissan (КRF0000005) или эквивалентную на участки скольжения тормозных колодок (заштрихованные участки) и другие компоненты на грязеотражательном щите, указанные стрелками на рисунке.

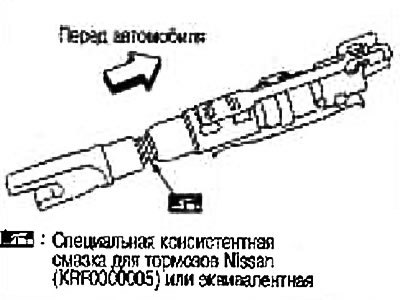

2. Укоротите регулятор его вращением.
| Колесо | Резьба |
| Левое | Левая |
| Правое | Правая |
3. Соберите колодку, пружины, регулятор и втулку с получением тормозной колодки в сборе.
4. Подсоедините трос стояночного тормоза к коленчатому рычагу.

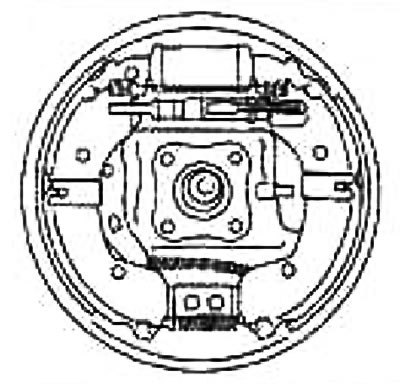

5. Установите тормозную колодку в сборе. После сборки убедитесь, что все компоненты установлены правильно.
Внимание: Не повредите чехлы поршня рабочего цилиндра.
6. Установите тормозной барабан. См. главу Тормозная система.
7. В случае установки нового рабочего цилиндра или его ремонта удалите воздух. См. раздел «Прокачка тормозной системы».
8. Выполните регулировку стояночного тормоза. См. раздел «Стояночный тормоз».
