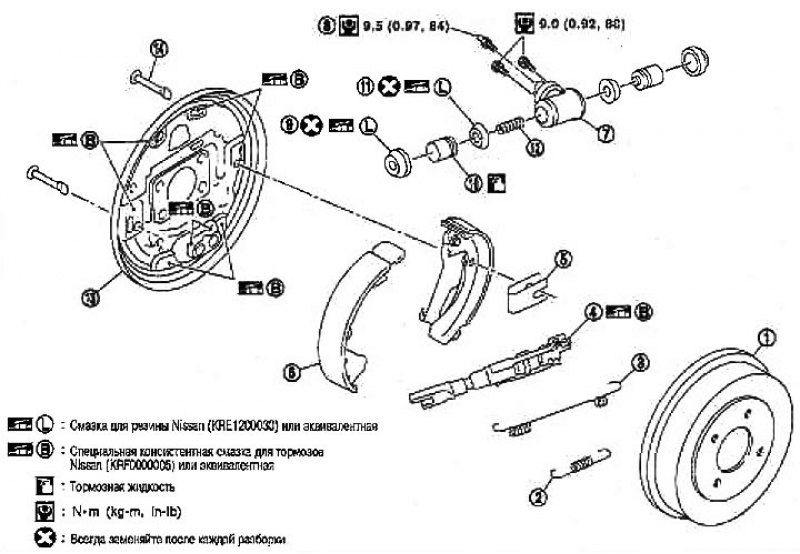

1. Барабан; 2. Возвратная пружина (нижняя); 3. Возвратная пружина (верхняя); 4. Регулятор; 5. Крепежный зажим; 6. Тормозная колодка; 7. Корпус цилиндра; 8. Штуцер прокачки; 9. Пыльник; 10. Поршень; 11. Манжета поршня; 12. Пружина; 13. Грязеотражательный щит; 14. Опорный палец колодки
Внимание:
- Удаляйте пыль с барабана и грязеотражательного щита при помощи пылесоса. Не пользуйтесь сжатым воздухом.
- При снятии барабана не нажимайте на педаль тормоза, иначе выскочит поршень.
- Убедитесь, что рычаг стояночного тормоза полностью отпущен.
