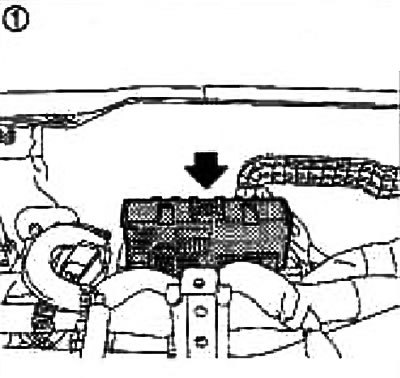

1. Блок BCM (блок управления кузовом). М57, М58, М59.

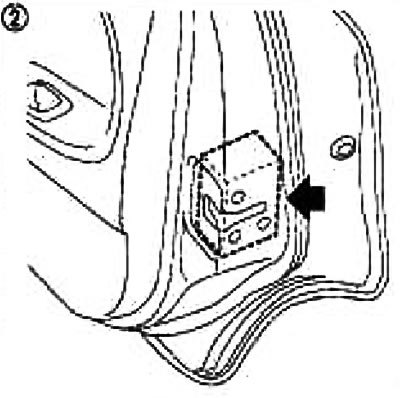

2. Привод замка передней двери. Со стороны водителя: D11. Со стороны пассажира: D28.

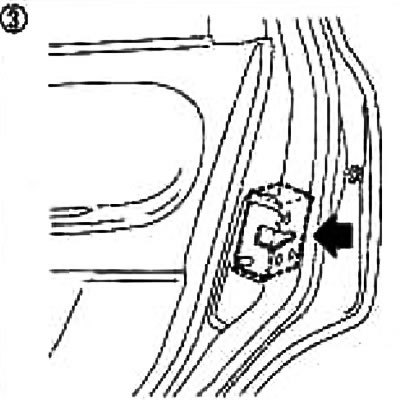

3. Привод замка задней боковой двери. Правой: D65. Левой: D45.

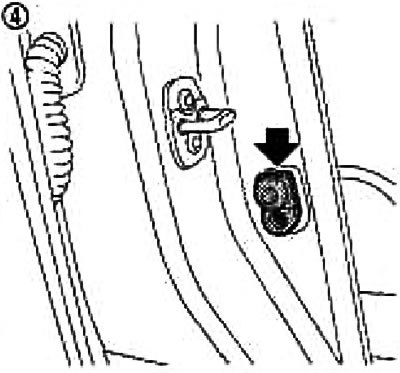

4. Выключатель передней двери. Правой: В29. Левой: В14.

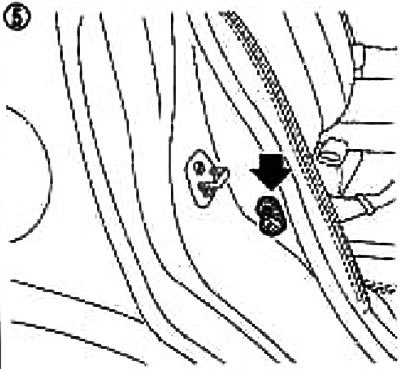

5. Выключатель задней боковой двери. Правой: В42. Левой: В19.

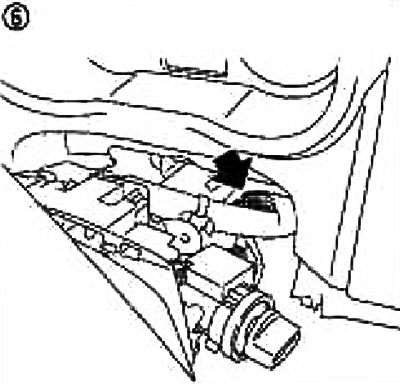

6. Разъем замка зажигания и ручки замка зажигания М34 (с интеллектуальным ключом)

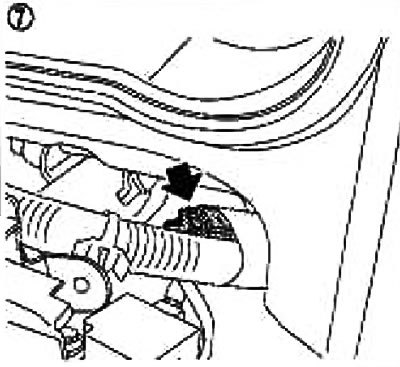

7. Разъем замка зажигания М33 (без интеллектуального ключа)

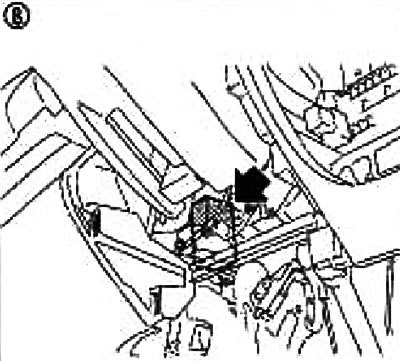

8. Блок интеллектуального ключа (с интеллектуальным ключом)

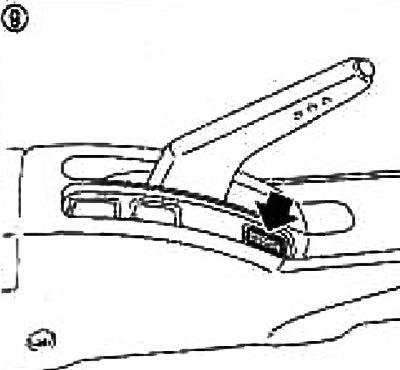

9. Выключатель запирания и отпирания двери М54

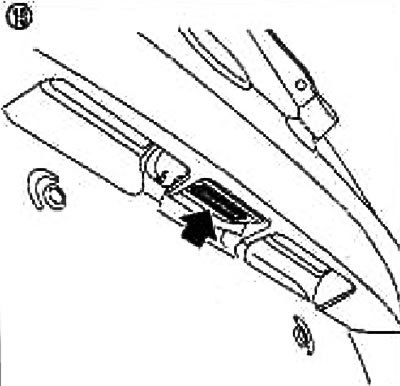

10. Выключатель задней двери D104

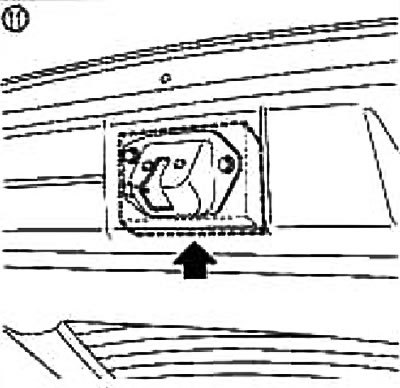

11. Привод открывателя задней двери В46

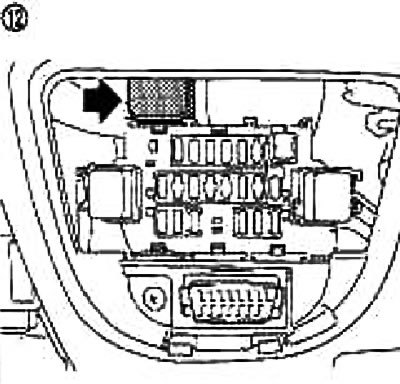

12. Реле дверного замка М20 (с интеллектуальным ключом)
