1. Трос замка капота; 2. Зажим; 3. Зажим; 4. Верхняя опора сердцевины радиатора; 5. Шланг омывателя; 6. Ребро жесткости опорного края капота
Снятие
Замок капота
1. Снимите передний бампер. См. раздел «Наружная отделка».

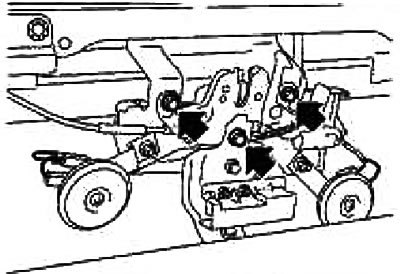

2. Открутите болты замка капота.
 |
 |

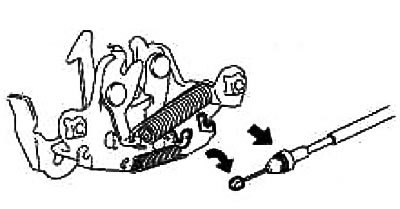

3. Отсоедините трос от замка капота.
Элемент жесткости опоры замка капота
1. Снимите передний бампер. См. раздел «Наружная отделка».
2. Снимите датчик удара.

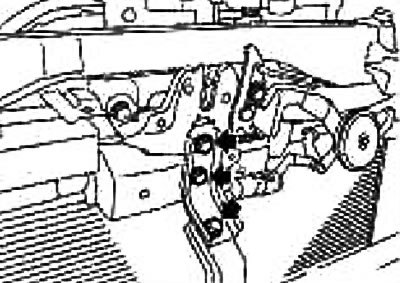

3. Открутите болты и снимите элемент жесткости опоры замка капота.
Трос управления замком капота
1. Снимите передний бампер. См. раздел «Наружная отделка».
2. Снимите защитную накладку крыла. См. раздел «Наружная отделка».
3. Снимите замок капота и отсоедините трос от замка капота.
4. Снимите верхнюю опору сердцевины радиатора, выньте зажимы из опорного края капота и снимите трос замка капота.
5. Снимите открыватель капота снизу приборной панели (справа или слева) и снимите трос замка капота.
6. Выньте резиновую втулку снизу перегородки приборной панели и вытяните трос замка капота в сторону салона автомобиля.
Внимание: Вытягивая трос, не сорвите и не поцарапайте наружную поверхность троса открывателя капота о кромки отверстия в кузове.
Установка
Установка выполняется в порядке, обратном снятию, с учетом следующего:
После установки выполните регулировку посадки капота. См. раздел «Регулировка посадки».
Элемент жесткости опоры замка капота

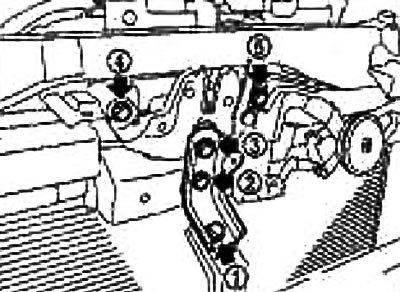

При установке элемента жесткости опоры замка капота ослабьте болты капота, затем затяните в порядке, показанном на рисунке.
Болты №№ 1-5: Момент затяжки: 20,6-26,5 Н·м (2,1-2,7 кг·м)
Трос управлений замком капота
1. Пропустите трос замка капота через отверстие в перегородке в сторону моторного отсека, сохраняя радиус изгиба 100 мм или более.

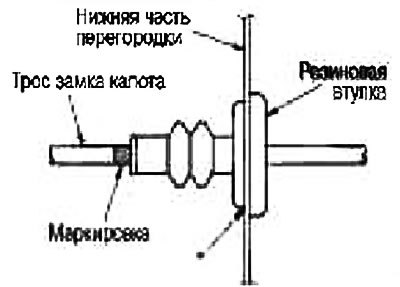

2. Убедившись, что резиновая втулка сориентирована правильно, плотно вдавите ее в отверстие в перегородке.
3. Нанесите герметик на участке резиновой втулки, отмеченном звездочкой (*).

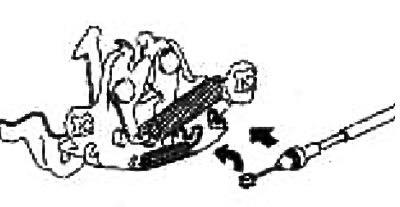

4. Надежно подсоедините трос к замку.
5. После подсоединения проверьте, правильно ли отрегулирован замок капота и исправно ли работает открыватель капота.
