1. Карниз бампера; 2. Передняя эмблема; 3. Передний дефлектор; 4. Крышка буксирного крюка; 5. Стойка бампера, правая; 6. Боковой кронштейн бампера, правый; 7. Гаситель энергии бампера; 8. Ребро жесткости бампера .; 9. Стойка бампера, левая; 10. Резиновая втулка; 11. Боковой кронштейн бампера, левый; 12. Передний воздуховод; 13. Стойка опоры замка капота; 14. Верхняя опора сердцевины радиатора; 15. Нижняя опора сердцевины радиатора; 16. Решетка радиатора; 17. Нижняя защита бампера; 18. Направляющая; 19. Противотуманная фара (если имеется); 20. Отделка противотуманной фары (если имеется); 21. Отделка карниза бампера (на модели без противотуманных фар)
Снятие
1. Снимите передний брызговик (если имеется). См. раздел «Брызговик».
2. Открутите крепежные болты защитных накладок крыльев. Для получения доступа к крепежным болтам карниза бампера частично снимите защитные накладки крыльев (правую, левую). См. раздел «Защитная на кладка крыла».
3. Выньте нижние зажимы из переднего бампера.

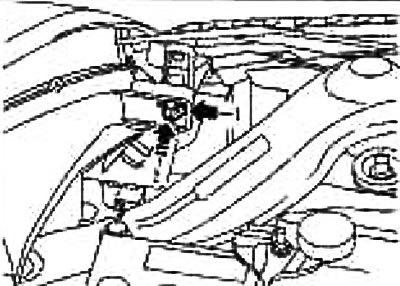

4. Сожмите крепеж решетки радиатора слева и справа по направлению наружу (в направлении стрелки 1), надавите вперед и выведите из зацепления (в направлении стрелки 2).
5. Выверните крепежные болты с обеих сторон переднего бампера.
6. Поднимите передний бампер, потяните на себя и отделите от переднего крыла с обеих сторон.

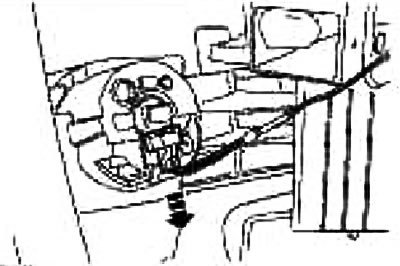

7. Отсоедините разъемы от противотуманных фар (если имеются) с обеих сторон.
8. Снимите передний бампер в сборе с автомобиля.
Примечание: Проводите работы вдвоем.
9. Снимите отделку противотуманных фар (если имеются). См. главу Электрооборудование.
10. Снимите противотуманные фары (если имеются). См. главу Электрооборудование.
11. Снимите гаситель энергии переднего бампера.

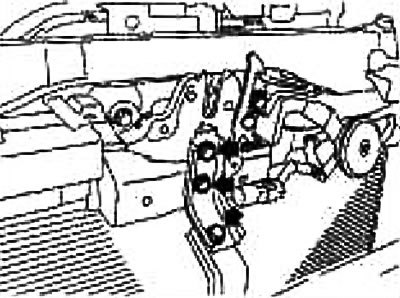

12. Выньте зажимы из ребра жесткости бампера с обеих сторон.
13. Открутите болты стойки опоры замка капота.
14. Открутите четыре крепежных гайки справа и две слева ребра жесткости бампера и снимите ребро жесткости с кузова.
15. Снимите стойку бампера, боковой кронштейн бампера, передний воздуховод с левой и правой сторон.
Установка
Установка выполняется в порядке, обратном снятию.
Примечание: Отрегулируйте зазоры после установки
| Участок | Зазор, мм | |
| Решетка радиатора-капот | А-А | 6,5±2,0 |
| Решетка радиатора-капот | В-В | 6,5±2,0 |
| Решетка радиатора-фара | С-С | 2,5±1,5 |
| Передний бампер-фара | D-D | 2,0±1,6 |
| Передний бампер-переднее крыло | Е-Е | 0,0+1,0 |
