Примечание. Водяной насос не подлежит разборке и ремонту. При необходимости заменяйте насос в сборе.
Компоненты установки водяного насоса
1 - Шкив водяного насоса; 2 - Водяной насос; 3 - Уплотнительное кольцо; 4 - Всасывающая трубка; 5 - Шланг отопителя; 6 - Нижний шланг радиатора; 7 - Водяной шланг
1. Опорожните систему охлаждения (см. Раздел Замена охлаждающей жидкости).
2. Снимите мультиребристый ремень (см. Главу Двигатель) и шкив водяного насоса.
Примечание. Для облегчения снятия шкива отпустите его крепеж до снятия ремня.
3. Вставьте в насос деревянный брусок и выбейте насос. Снимите прокладку насоса.
Примечание. При снятии насоса будет выткать охлаждающая жидкость, оставшаяся в двигателе.
4. Для снятия всасывающей трубки снимите сборку воздухоочистителя, шланги радиатора и отопителя, отодвиньте от трубки электропроводку, выверните болты и вытяните трубку по направлению к задней части двигателя.
5. Удостоверьтесь, что на насосе и на его лопатках нет следов грязи и ржавчины. Вал насоса должен плавно вращаться от руки и не иметь люфта. При необходимости замените насос.
6. Установка производится в обратном порядке. Обратите внимание на следующие моменты.
7. Установите новое уплотнительное кольцо в канавку на конце всасывающей трубки.

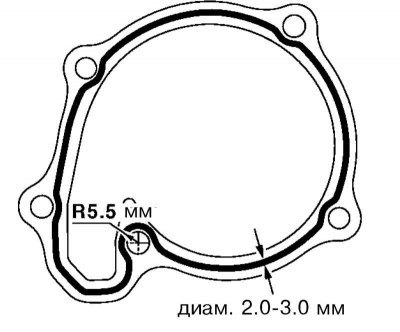

8. Нанесите на фланец насоса валик герметика в соответствии с иллюстрацией.
9. Через не менее чем 30 минут после установки водяного насоса заправьте систему охлаждения и проверьте ее на наличие утечек (см. Главу Настройки и текущее обслуживание автомобиля).
