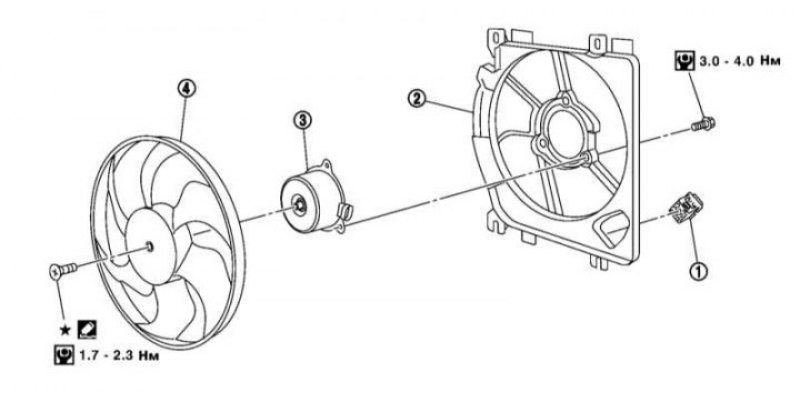

Сборка вентилятора моделей с АТ и К/В
1 - Резистор; 2 - Кожух; 3 - Э/мотор; 4 - Крыльчатка

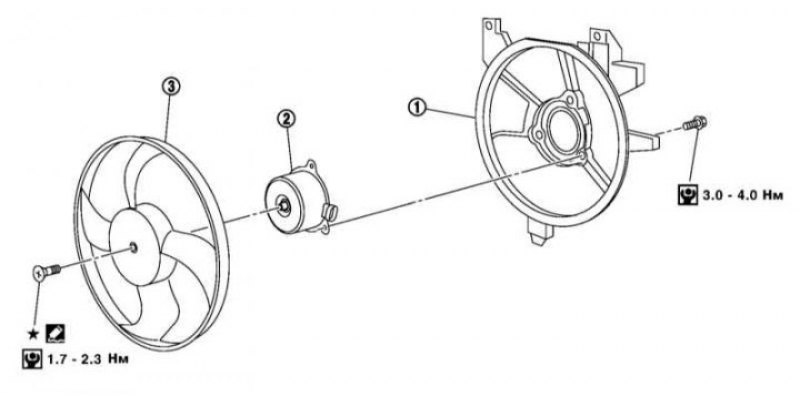

Сборка вентилятора моделей без К/В
1 - Кожух; 2 - Э/мотор; 3 - Крыльчатка
Сборка вентилятора моделей с РКПП и К/В
1 - Резистор; 2 - Кожух; 3 - Э/мотор; 4 - Крыльчатка
1. Снимите сборку радиатора (см. Раздел Снятие и установка радиатора и сборки вентилятора).
2. Выверните центральный винт крепления крыльчатки.
Примечание. Винт имеет левую резьбу; после выворачивания винт следует заменить.
3. Снимите крыльчатку и выверните 3 винта крепления э/мотора вентилятора.
4. Снимите э/мотор с кожуха.
5. Сборка производится в обратном порядке. Используйте новый винт крепления крыльчатки, предварительно смазанный фиксирующим герметиком.
6. Установите отопитель в салоне в положение минимальной температуры.
7. Запустите двигатель и в течение 3 мин поднимите число оборотов до 2000 об/мин.
8. Дайте поработать двигателю на холостых оборотах, пока не включится вентилятор радиатора.
9. Проверьте уровень ОЖ и при необходимости откорректируйте его.
