Проверка

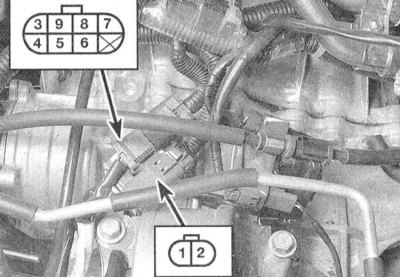

1. Рассоедините контактные разъемы датчика-выключателя разрешения запуска/огней заднего хода и приступайте к выполнению проверок:
- a) При переведенном в положение "Р" рычаге селектора должна иметь место проводимость между клеммами 1 и 2 и 3 и 4 разъемов;
- b) В положении "R" рычага проводимость должна присутствовать между клеммами 3 и 5;
- c) В положении "N" - между клеммами 1 и 2 и 3 и 6;
- d) В положении "D" - между клеммами 3 и 7;
- e) В положении "2" - между клеммами 3 и 8;
- f) В положении "1" - между клеммами 3 и 9.
2. При отрицательных результатах описанной выше проверки отсоедините приводной трос управления переключением передач от ручного рычага переключения, затем повторите проверочную процедуру:
- a) Если на этот раз датчик-выключатель начинает работать исправно, восстановите исходное подсоединение троса, отрегулируйте его и повторите проверку;
- b) Если правильность распределения проводимостей между клеммами разъемов по-прежнему остается нарушенной, снимите датчик-выключатель с трансмиссии и произведите проверку его на верстаке;
- c) Если на верстаке датчик-выключатель работает исправно, установите его на место и отрегулируйте (см. ниже);
- d) Неисправный датчик-выключатель подлежит замене.
Регулировка

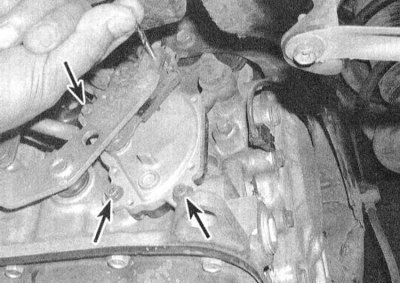

1. Отсоедините трос привода переключения от ручного рычага (см. Раздел Проверка, регулировка и замена троса переключения передач). Ослабьте винты крепления датчика-выключателя, переведите ручной рычаг в положение "N" и проденьте стержень диаметром 3.9 мм сквозь регулировочные отверстия в рычаге и датчике-выключателе.
2. Повторите проверку распределения проводимостей (см. выше). При отрицательных результатах проверки замените датчик-выключатель.
Замена
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Переключите трансмиссию в положение "N".
3. Отсоедините от датчика-выключателя электропроводку.
4. Выверните крепежные винты и снимите датчик-выключатель.
5. При установке окончательное затягивание крепежа производится после выполнения регулировки датчика-выключателя.
