Проверка
1. При нарушениях исправности функционирования стартера и ошибках переключений АТ в первую очередь проверьте качество привода переключения передач. При отсутствии видимых неполадок проверьте датчик-выключатель разрешения запуска.
2. Рассоедините контактный разъем электропроводки датчика-выключателя.
3. Проверьте проводимость электрических контуров датчика-выключателя разрешения запуска в каждом из положений рычага селектора.
Примечание. Также удостоверьтесь в отсутствии проводимости цепи зажигания во всех положениях рычага селектора, кроме положений «Р» и «N».

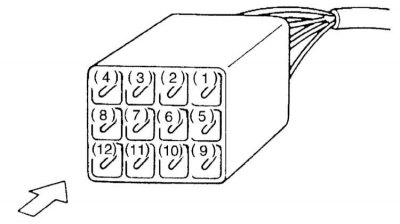

4. При нарушениях исправности функционирования датчика-выключателя оцените качество контактных соединений клемм его разъема на стороне трансмиссии, - функциональное назначение клемм пояснено в приведенной ниже таблице.

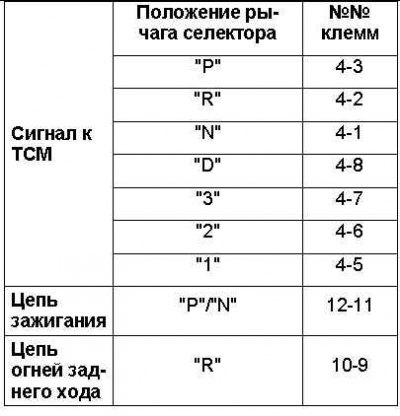

Проверка качества контакта в разъеме датчика-выключателя разрешения запуска

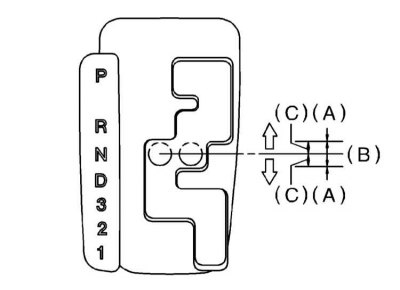

A - Нет проводимости
B - Проводимость есть
С - 1.5°
5. Проверьте наличие проводимости в симметричных точках при отклонении рычага селектора на 1.5° в обоих направлениях из положения «N». При наличии проводимости в одной точке и отсутствии ее в другой, а также в случае нарушения симметрии отрегулируйте датчик-выключатель.
6. Повторите описанные выше проверки. При обнаружении отклонений отрегулируйте приводной трос селектора.
Регулировка
1. Переведите рычаг селектора в положение «N».
2. Ослабьте три болта крепления датчика-выключателя разрешения запуска.

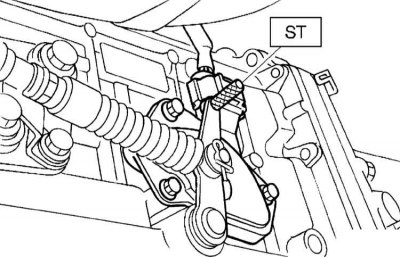

3. Вставьте блокировочный штифт ST 499267300 как можно в более вертикальном положении в отверстия в рычаге и в корпусе датчика-выключателя разрешения запуска.
4. Затяните крепежные болты с требуемым усилием (3.5 Нм).
5. Повторите проверки, описанные в предыдущем подразделе. Если в ходе этих проверок обнаружится неисправность датчика-выключателя разрешения запуска, замените его.
Снятие и установка
1. Загоните автомобиль на подъемник.
2. Переведите рычаг селектора в положение «N».
3. Снимите воздухоочиститель или воздушную впускную камеру.

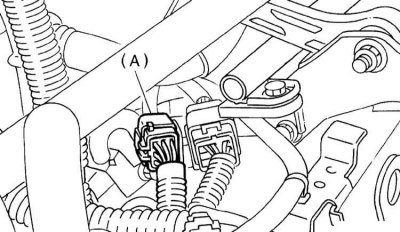

4. Рассоедините контактный разъем датчика-выключателя разрешения запуска и высвободите его из опорного кронштейна.
A Датчик-выключатель разрешения запуска
5. Поднимите автомобиль.
6. Снимите приемную и центральную секции выхлопной трубы.

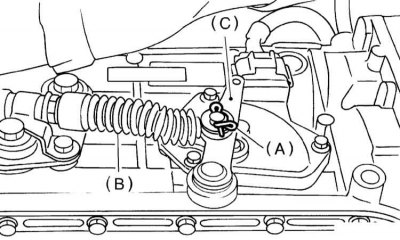

A - Исполнительный рычаг выбора диапазонов; В - Шплинт; С - Трос селектора; D - Фиксатор; Е - Шайба
7. Извлеките шплинт из исполнительного рычага выбора диапазонов.

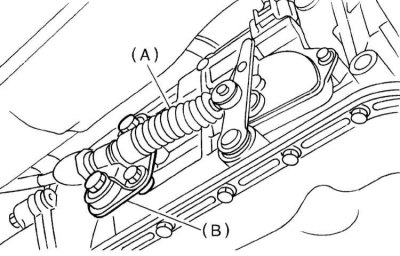

A - Трос селектора; B - Сборка пластины
8. Снимите сборку пластины с картера трансмиссии.
9. Выверните крепежные болты.
10. Сдвинув исполнительный рычаг выбора диапазонов влево, переведите его в парковочное положение. Снимите датчик-выключатель разрешения запуска.
11. Отсоедините от датчика-выключателя электропроводку.
12. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием (3.5 Нм: для болтов крепления датчика-выключателя и 24.5 Нм: для болтов крепления сборки пластины), - при затягивании болтов крепления датчика-выключателя разрешения запуска воспользуйтесь блокировочным штифтом ST 499267300.
