2. Произведите внешний осмотр блока на предмет выявления следов коррозии, трещин и прочих повреждений. Проверьте состояние резьбовых отверстий. Разумно будет также произвести тестирование блока на наличие скрытых трещин в условиях мастерской автосервиса с применением специального диагностического оборудования. В случае выявления дефектов блок подлежит восстановительному ремонту или замене.
3. Проверьте состояние зеркал цилиндров.

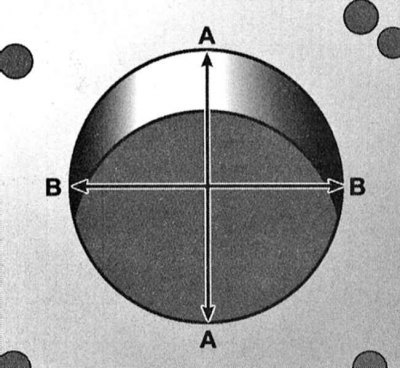

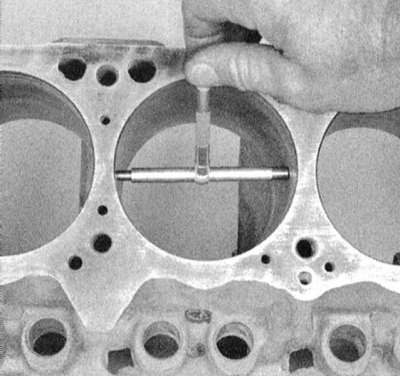

4. Оцените величины имеющих место конусности и овальности цилиндров:
- a) Измерьте диаметр каждого из цилиндров в верхнем (непосредственно под границей ступенчатого износа), центральном и нижнем сечениях в плоскости параллельной оси коленчатого;
- b) Теперь измерьте диаметры на тех же трех уровнях, но в плоскости, перпендикулярной оси блока;
- c) Величину конусности цилиндра определяет разница между результатами измерений в верхнем и нижнем сечениях. Овальностью называется разница диаметров в параллельной и перпендикулярной оси коленчатого вала в каждой из плоскостей.
- d) Сравните результаты проверки с номинальными значениями (см. Спецификации).

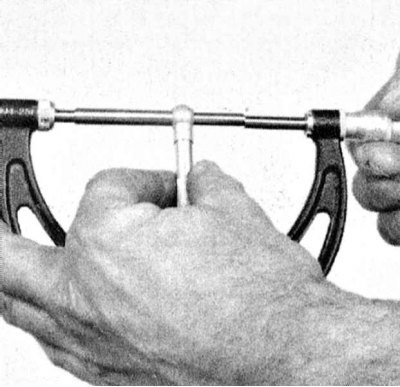

5. Действуя в описанной манере, поочередно проверьте все цилиндры.
6. При выявлении заметных дефектов или отклонении результатов измерений от нормативных требований, блок цилиндров подлежит восстановительной механической обработке в условиях мастерской автосервиса. Если в процессе восстановительного ремонта была произведена расточка цилиндров, двигатель должен быть укомплектован новыми поршнями соответствующего ремонтного (с превышением) размера.
7. Если состояние зеркал цилиндров в ходе выполнения проверки найдено удовлетворительным при одновременном соблюдении нормативных требований к форме цилиндров и зазорам посадки в них поршней (см. Раздел Проверка состояния компонентов шатунно-поршневой группы), необходимость в проточке цилиндров отпадает, - достаточно будет лишь выполнить хонингование их зеркал (см. Раздел Хонингование зеркал цилиндров).

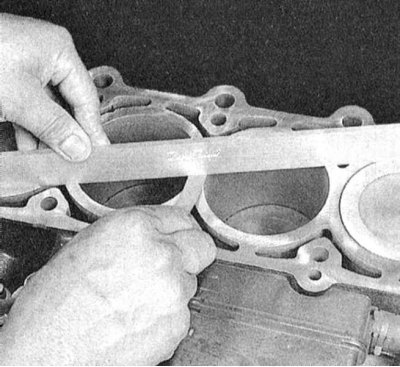

8. Проверьте плоскостность сопрягаемой с головкой поверхности блока. Сравните результат измерений с требованиями Спецификаций, в случае необходимости отдайте блок в проточку.
