Разборка
Снятие задней подвески в сборе описано в соответствующем разделе этой главы.
Отсоедините поперечину подвески и поперечную тягу от балки.
Проверка
Проверьте детали на наличие деформаций, трещин и других повреждений.
Контрольные размеры:
- А — 207 208 мм
- В — 394-395 мм
- С — 601-603 мм
- D — 106-108 мм
Проверьте все резиновые детали. Они подлежат замене при наличии износа, трещин или деформации.
Сборка

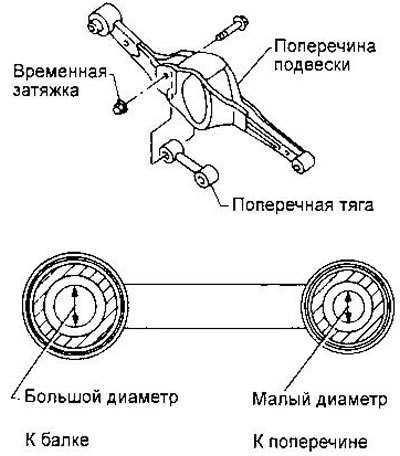

1. Соедините поперечину подвески и поперечную тягу. Втулка поперечной тяги с меньшим внутренним диаметром должна соединяться с поперечиной подвески. Не затягивайте окончательно крепления.
2. Установите поперечину подвески с поперечной тягой на балку. Стрелка на поперечной тяге должна указывать вверх. Не затягивайте окончательно крепления.

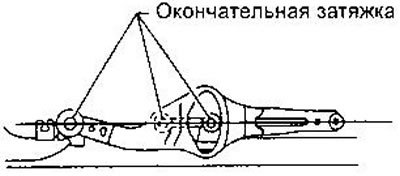

3. Расположите поперечину подвески и тягу параллельно оси балки, после чего затяните крепления указанным моментом (см. рис. «Устройство задней подвески»).
4. Установите заднюю подвеску в сборе на автомобиль (см. раздел «Снятие и установка задней подвески»).
