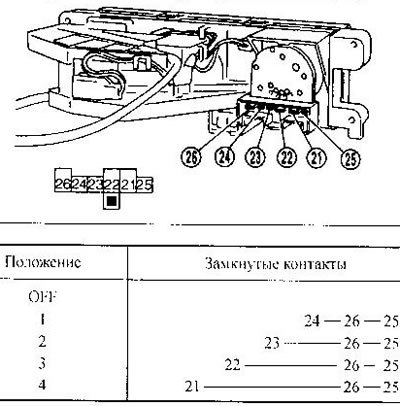

Переключатель вентилятора
Проверьте наличие проводимости между контактами разъема переключателя в каждом положении.
Резистор вентилятора
Проверьте сопротивление между контактами разъема.

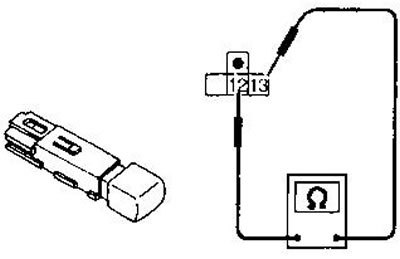

Выключатель кондиционера
В положении ON контакты должны быть замкнуты.
Выключатель режима рециркуляции
В положении ON контакты 1-3 и 4 3 должны быть замкнуты, в положении OFF — разомкнуты.
Термопредохранитель
Компрессор должен автоматически выключаться, когда его температура повышается до 145-155°С и включаться снова при снижении температуры до 130-140°С.
Терморегулятор
Запустите двигатель и включите кондиционер. Присоедините вольтметр со стороны разъема и измерьте напряжение на выходе терморегулятора.
При понижении температуры на выходе испарителя до 2,5-3,5°С терморегулятор должен выключаться (напряжение около 12 В), а при повышении до 4,0-5,0°С снова включаться (напряжение около 0 В).

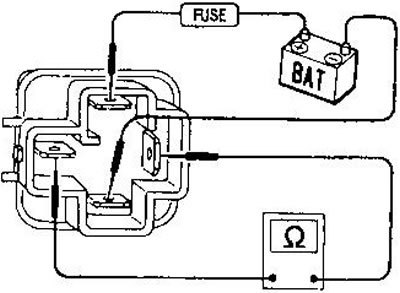

Реле включения кондиционера
Контакты реле (выводы 3 и 5) должны замыкаться при подаче напряжения батареи на выводы 1 и 2.
(Источник статьи доступен на портале: «autoinstruction.ru»)
Датчик высокого и низкого давления
Контакты датчика должны замыкаться при увеличении давления до 157-216 кПа (1,6-2,2 кгс/см2) в контуре низкого давления и при снижении давления до 1863-2256 кПа (19-23 кгс/см2) в контуре высокого давления.
