2. Подсоедините отрицательный щуп прибора к контакту 2 разъема распределителя зажигания, а положительный щуп - к контакту 4 разъема (рис. 9.2).

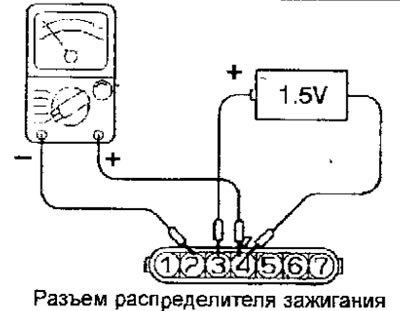

Рис. 9.2. Проверка силового транзистора (MPI)
Предупреждение. Эту проверку необходимо выполнить в течение 10 секунд, так как, в противном случае, возможно перегорание обмотки катушки зажигания и повреждение силового транзистора.
3. Подсоедините положительный полюс источника питания напряжением 1,5 В к контакту 3 разъема распределителя зажигания, а отрицательный полюс источника питания - к контакту 4 разъема, при этом прибор должен показать протекание тока, а при отсоединении источника питания прибор не должен показать протекание тока (см. рис. 9.2)
Оригинал опубликован на онлайн-портале Autoinstruction
4. Если результаты проверки не дали положительного результата замените силовой транзистор.
