Для проверки натяжения ремня нажмите на ремень посередине между шкивами и проверьте глубину прогиба ремня. Измерьте величину прогиба ремня, которая должна быть 6–10 мм при усилии 9 кГс.
Регулировка натяжения ремня генератора
1. Шкив насоса охлаждающей жидкости; 2. Шкив генератора; 3. Шкив коленвала
Болт оси генератора и болт крепления агрегата в прорези кронштейна
Слева – болт оси генератора
Справа – болт крепления агрегата в прорези кронштейна
Регулировка натяжения ремня генератора

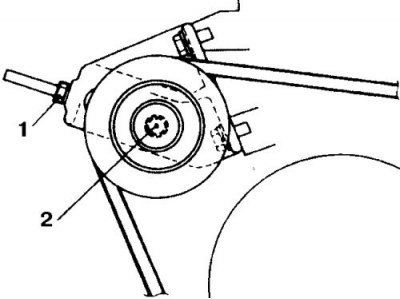

Схема регулировки натяжения ремня перемещением ролика натяжителя
1. Регулировочная гайка; 2. Контргайка оси ролика
Регулировка натяжения ремня вращением регулировочной шайбы
Схема регулировки натяжения ремня генератора путем перемещения вращением болта
Болт для регулировки натяжения ремня на большинстве автомобилей
1. Натяжитель; 2. Натяжение; 3. Болт; 4. Ослабление; 5. Гайка
Места регулировки ремня привода
1. Шкив генератора; 2, 5. Натяжитель; 3. Шкив генератора; 4. Шкив коленвала
Регулировка
1. Если необходимо отрегулировать натяжение ремня генератора или насоса гидроусилителя, то отпустите болт оси агрегата.
2. Затем болт крепления агрегата в прорези кронштейна.
3. Переместите агрегат, натянув (или отпустив) ремень и затяните болты в обратном порядке.
4. На поздних моделях натяжение ремня регулируется перемещением ролика натяжителя вращением гайки направляющей шпильки при отпущенной контргайке оси ролика.
Снятие и установка
Для снятия ремня выполните те же действия, что и при регулировке, только отведите шкив (или агрегат) так, чтобы ремень можно было снять и одеть новый. Запрещается одевать ремень, прилагая чрезмерное усилие. Предварительно убедитесь, что ремень полностью соответствует снятому.
Зубчатый ремень
Проверьте целостность ремня, отсутствие следов масла и жидкости. Ремень меняется через каждые 96000 км. Порядок снятия смотрите в подразделе 3.4.29.1, подразделе 3.4.29.2, подразделе 3.4.29.3.
