Датчик скорости переднего (вверху) и заднего колеса
На передних колесах: 1. Чувствительный элемент датчика; 2. Кронштейн; 3. Ротор
На задних колесах: 4. Чувствительный элемент датчика; 5. Уплотнитель; 6. Кронштейн; 7. Ротор; N – деталь при сборке подлежит замене
Проверка
1. Снимите датчик и зубчатый ротор.
2. При обнаружении на полюсном наконечнике датчика повреждений или наноса металла вследствие магнитного притяжения, датчик замените.

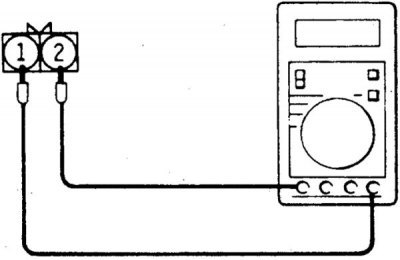

3. Проверьте сопротивление между выводами датчика. Для датчиков передних колес сопротивление должно быть 900–1100 Ом, датчиков задних колес – 1300–2100 Ом.
4. Сопротивление датчика на корпус должно быть не менее 100 кОм.
5. В противном случае датчик замените.
6. Датчик с видимыми повреждениями замените.

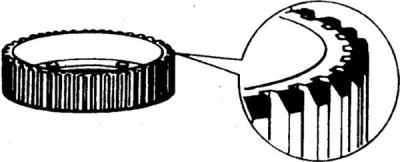

7. Проверьте состояние зубьев ротора. Ротор с изношенными или поломанными зубьями замените.
Снятие и установка
Датчики передних колес
1. Отсоедините батарею от массы, поднимите автомобиль и снимите колесо.
2. Отсоедините от датчика разъем, снимите скобы и достаньте проводку.
3. Отверните 2 болта на поворотном кулаке и осторожно, не допуская соударения, снимите магнитную часть датчика с кулака.
Оригинал можно просмотреть на сайте: autoinstruction
4. Снимите кронштейн проводки.
5. Снимите ступицу с диском (см. подраздел 9.3.12, подраздел 9.3.13) и достаньте ротор датчика, отвернув болты.
6. Установка выполняется в обратном порядке.

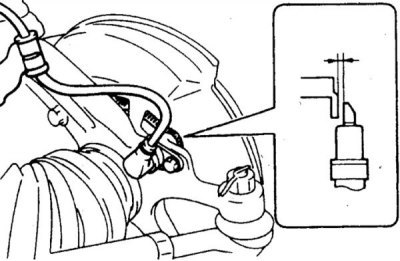

7. Выдержите зазор 0,2–1,0 мм между головкой датчика и венцом ротора. В случае нарушения этого зазора проверьте правильность установки ротора.
8. Если датчик менялся, то проверьте систему в автосервисе.
Датчики задних колес
1. Отсоедините батарею от массы, поднимите автомобиль и снимите заднее колесо.
2. Отсоедините от датчика разъем на рычаге задней подвески, снимите скобы на балке моста и достаньте проводку.

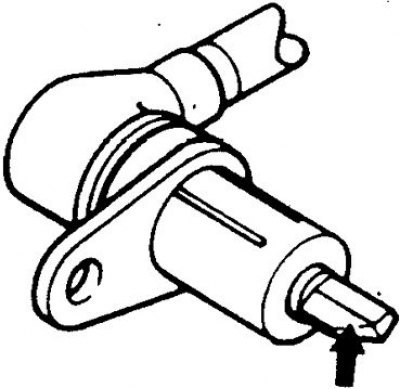

3. Отверните 2 болта на щите тормоза и осторожно снимите чувствительный элемент датчика и уплотнительные кольца.
4. Снимите полуось (см. подраздел 9.4.1) и диск тормоза, снимите ротор и кронштейн датчика.
5. Установка выполняется в обратном порядке.

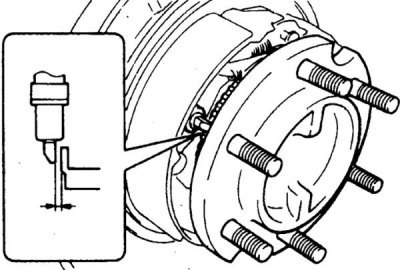

6. Выдержите зазор 0,3–0,9 мм между головкой датчика и венцом ротора. В случае нарушения этого зазора проверьте правильность установки диска тормоза.
7. Если датчик менялся, то проверьте систему в автосервисе.
