Гидромодуль ABS-системы

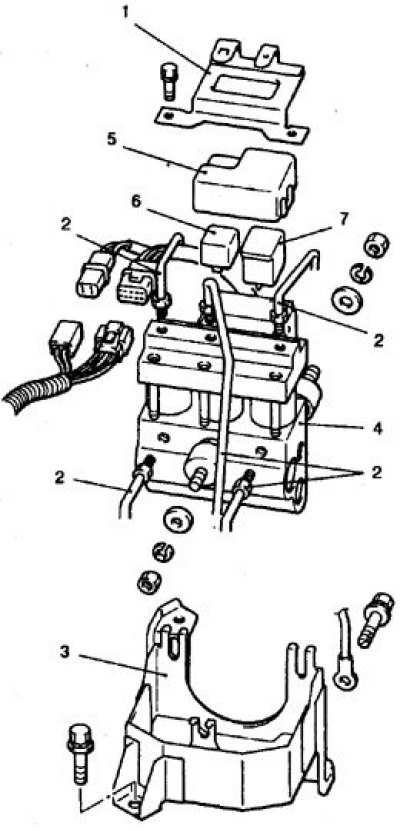

1. Кронштейн блока реле; 2. Трубка; 3. Кронштейн модуля; 4. Модуль; 5. Крышка блока реле; 6. Реле клапанов; 7. Реле электродвигателя насоса
Гидромодуль смонтирован в моторном отсеке на правом брызговике, рядом с перегородкой.
Снятие и установка
1. Отсоедините батарею от массы.
2. Слейте жидкость из гидропривода тормозов.
3. Отверните винты и снимите верхний кронштейн разъемов и релейного блока.
4. Отверните штуцера, отсоедините и немедленно заглушите 5 трубок.
5. Отсоедините от модуля разъемы.
6. Отверните болты и снимите модуль с кронштейном, учитывая значительный вес агрегата.
(Текст предоставлен порталом: «AutoInstruction.ru»)
7. Снимите крышку блока реле, реле клапанов и электродвигателя насоса. Дальнейшая разборка модуля запрещается.
8. Установка выполняется в обратном порядке.
9. Штуцера трубок затяните с моментом 15 Н·м.
10. Удалите воздух из гидропривода.
11. Проверьте работу системы в автосервисе.
