Снятие
1. Затяните стояночный тормоз, поднимите переднюю часть автомобиля и закрепите на подставках. Датчик установлен на задней части картера коробки передач, рядом с внутренним концом правого приводного вала.
2. Снимите нижний брызговик моторного отсека и отсоедините от датчика электрический разъем.
3. Выверните болт крепления вместе с теплозащитным экраном (где имеется) и снимите датчик скорости автомобиля с картера коробки передач вместе с уплотнительным кольцом круглого сечения.
4. При необходимости шестерню можно извлечь из корпуса и после этого можно заменить уплотнительное кольцо в верхней части корпуса. Проверьте шестерню на износ и при необходимости замените.
5. Если ведомая шестерня изношена или повреждена, необходимо исследовать ведущую шестерню в картере коробки передач.
6. Для замены ведущей шестерни на коробке передач МА снимите коробку передач и дифференциал. Эта работа должна быть поручена дилеру Citroen.
7. Для снятия ведущей шестерни датчика скорости автомобиля на коробке передач ВЕЗ снимите правый приводной вал с коробки передач, как описано в пунктах 1-8 в главе 4. Выверните три болта и снимите корпус датчика скорости автомобиля вместе с уплотнительным кольцом круглого сечения. Снимите ведущую шестерню с дифференциала вместе с регулировочными прокладками (рис. 7А.30, 7А.31).

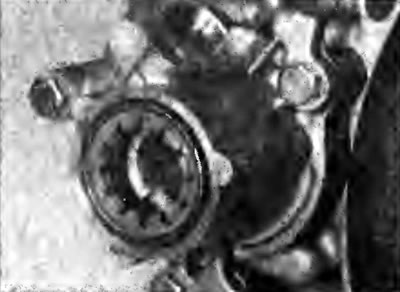

Рис. 7А.30. Расположение болтов крепления корпуса датчика скорости автомобиля |

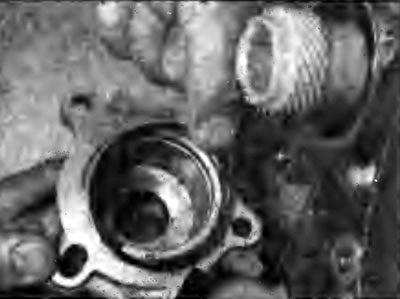

Рис. 7А.31. Снятие уплотнительного кольца круглого сечения и ведущей шестерни датчика скорости автомобиля |
Установка
8. На коробке передач ВЕЗ установите регулировочные прокладки на дифференциал, затем ведущую шестерню датчика скорости автомобиля, совмещая при этом установочные выступы (рис. 7А.32). Установите новое уплотнительное кольцо круглого сечения на задней части корпуса датчика скорости автомобиля, затем установите корпус на место и закрепите болтами. Установите приводной вал.

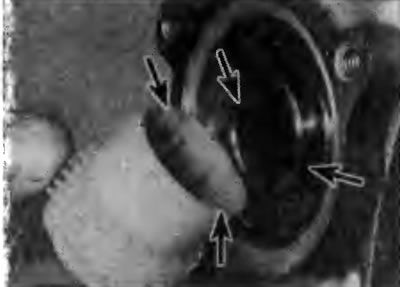

Рис. 7А.32. Совмещение пазов с выступами на шестерне при установке ведущей шестерни датчика скорости автомобиля
9. Смажьте рабочие кромки уплотнительного кольца и ведомый вал шестерни и установите шестерню в корпус датчика скорости автомобиля.
10. Установите новое уплотнительное кольцо круглого сечения на корпус датчика скорости автомобиля и установите сборку на коробку передач. Подсоедините к датчику электрический разъем.
11. Установите нижний брызговик моторного отсека и опустите автомобиль.
