Раздаточная коробка системы полного привода Easy select (используется совместно с МКПП типа V5MB1-J-NEG)

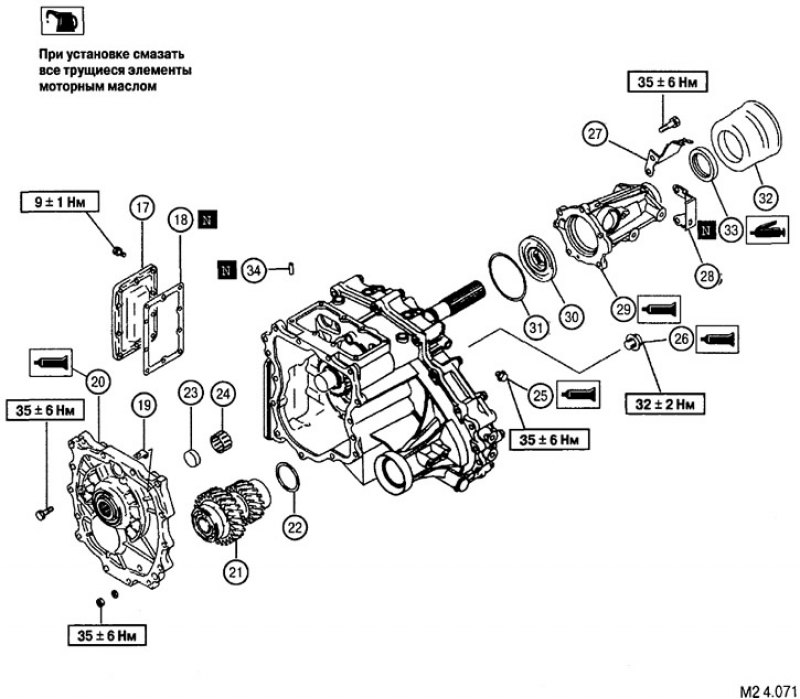

Последовательность разборки раздаточной коробки Easy select (см. рис. М2 4.070-М2 4.072): 1. Концевой выключатель, определяющий включение режима 4WD. 2. Прокладка. 3. Концевой выключатель, определяющий переключение режимов повышенная/ пониженная передача. 4. Прокладка. 5. Стальной шарик. 6. Резьбовая заглушка. 7. Пружина. 8. Стальной шарик. 9. Резьбовая заглушка. 10. Пружина. 11. Стальной шарик. 12. Резьбовая заглушка. 13. Резьбовая заглушка. 14. Датчик скорости автомобиля. 15. Прижимная скоба втулки привода спидометра. 16. Втулка привода спидометра в сборе. 17. Боковая крышка. 18. Прокладка боковой крышки. 19. Кронштейн. 20. Передняя крышка раздаточной коробки. 21. блок шестерен промежуточного вала. 22. Дистанционное (регулирующее кольцо). 23. Уплотняющая манжета. 24. Игольчатый подшипник. 25. Резьбовая заглушка. 26. Резьбовая заглушка. 27. Кронштейн разъема электропроводки. 28. Кронштейн жгута электропроводки. 29. Задняя часть корпуса раздаточной коробки. 30. Маслоотражающая шайба. 31. Регулировочная дистанционная прокладка. 32. Пыльник. 33. Сальник. 34. Разрезной пружинный штифт. 35. Шток переключения передач. 36. Вилка переключения передач. 37. Подвижное кольцо муфты синхронизатора переключения передач. 38. Кронштейн жгута электропроводки. 39. Кронштейн жгута электропроводки. 40. Кронштейн жгута электропроводки. 41. Крышка картера цепной передачи привода переднего моста. 42. Штифт блокировки включения пониженной передачи (в режиме 2WD). 43. Волнистое пружинное кольцо. 44. Стопорное кольцо муфты переключения передач. 45. Ступни муфты переключения передач. 46. Шестерня пониженной передачи. 47. Игольчатом подшипник. 48. Выходной вал привода заднего моста. 49. Пластинчатая зубчатая цепь. 50. Выходной вал привода переднего моста. 51. Вилка включения переднего привода (2WD-4WD). 52. Стопорное кольцо. 53. Опора возвратной пружины. 54. Возвратная пружина. 55. Шток привода включения переднего привода (2WD-4WD) с опорой в сборе. 56. Разрезной пружинный штифт. 57. Кронштейн штока включения переднего привода (2WD-4WD). 58. Дистанционная втулка. 59. Шток привода включения переднего привода (2WD-4WD). 60. Пыльник выходного вала привода переднего моста. 61. Сальник выходного вала привода переднего моста. 62. Корпус раздаточной коробки.
