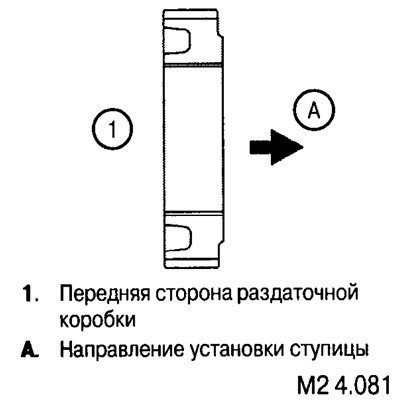

Установка ступицы синхронизатора переключения передач (H-L)
При установке ступицы обратите внимание на ее положение при установке (см. рис. М2 4.081).
Установка стопорных колец
Перед установкой стопорных колец убедитесь, что осевой зазор фиксируемой стопорным кольцом детали находится в пределах 0-0,08 мм.
Установка грим» цепного привода
Перед установкой нанесите на поверхность разъема валик герметика диаметром 2 мм.

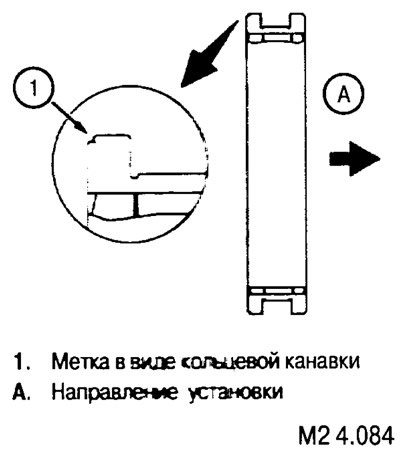

Установка подвижного кольца муфты переключим передач
При установке соблюдайте правильное положение подвижного кольца (см. рис. М2 4.084).
Установка штока переключения передач
Установите раздаточную коробку так, как показано на рис. М2 4.085.
Сдвиньте шток включения переднего привода по направлению, указанному стрелкой до упора.
Убедитесь, что блокирующий подвижный штифт полностью утоплен в поперечное отверстие и не препятствует установке штока переключения передач.

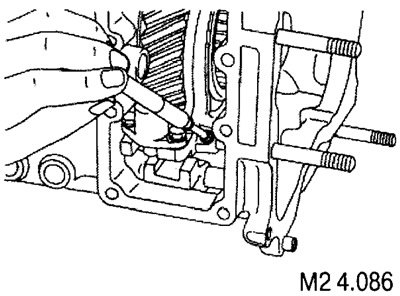

Соединение штока с вилкой переключения передач производится при помощи разрезного пружинного штифта (см. рис. М2 4.086).
Установка регулировочной прокладки

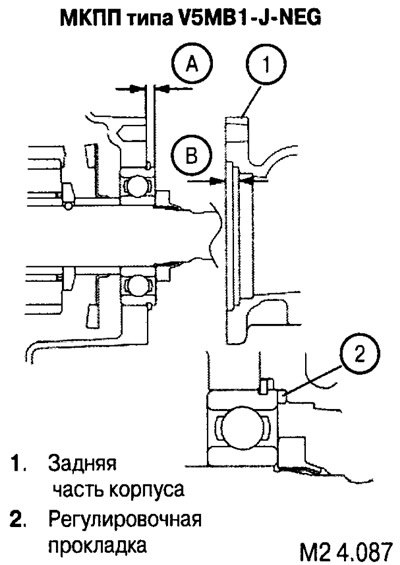

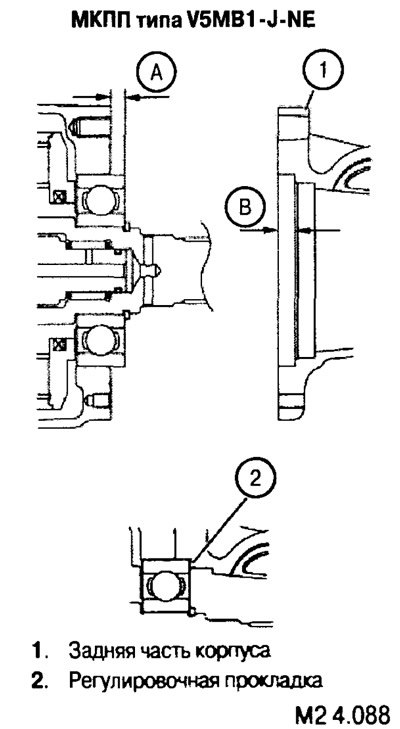

Измерьте выступание (А) подшипника выходного вала из корпуса и глубину (В) кольцевой канавки на задней части корпуса.
Подберите прокладку такой толщины, чтобы зазор при установке задней части корпуса имел следующие значения:
- для МКПП типа V5MB1-J-NEG: 0-0,1 мм;
- для МКПП типа V5MB1-J-NE: 0,025-0,150 мм.
 |
 |

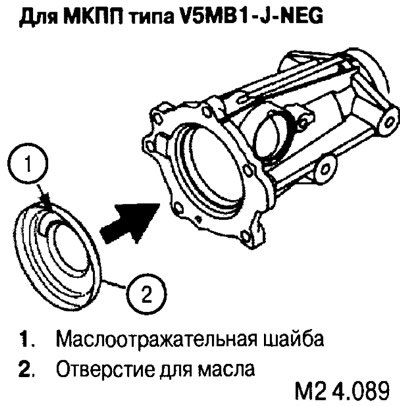

Установка маслоотражательной шайбы
 |
 |
Установка промежуточного вала

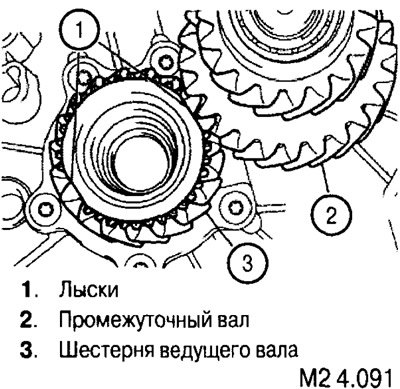

Установке промежуточного вала могут помешать зубья муфты шестерни ведущего вала. Для того чтобы можно было установить промежуточный вал на зубчатом венце ведущей шестерни выполнены две лыски, которые при сборке должны располагаться так, как показано на рис. М2 4.091.
При установке передней крышки раздаточной коробки герметик наносится так, как показано на рис. М2 4.092.
Установка привода спидометра
При установке привода спидометра метка на корпусе раздаточной коробки совмещается с меткой, соответствующей количеству зубьев шестерни привода спидометра (см. рис. М2 4.093).
Установка пружин

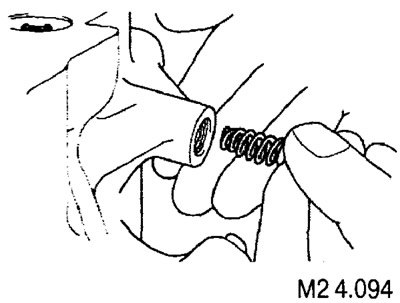

Пружины устанавливаются коническим концом вперед (см. рис. М2 4.094).
Установка резьбовых заглушек

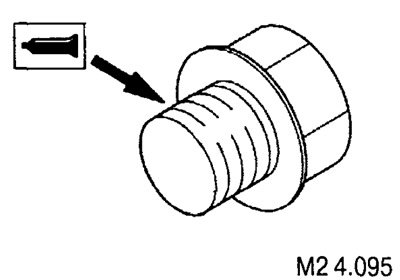

При установке ранее использовавшейся заглушки на ее резьбу следует нанести слой герметика. На новой заглушке герметик уже нанесен.
