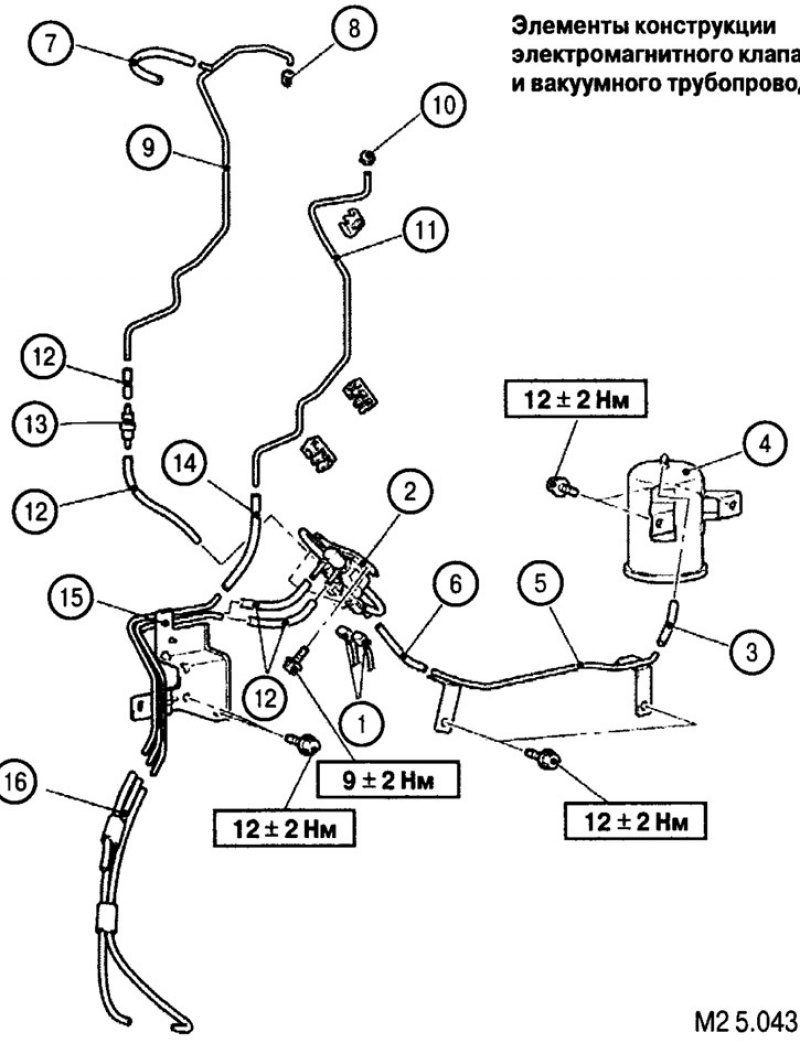

Элементы конструкции электромагнитного клапана и вакуумного трубопровода: 1. Разъем электромагнитного клапана; 2. Электромагнитный клапан в сборе; 3. Вакуумный шланг; 4. Вакуумный бачок; 5. Вакуумный трубопровод в сборе; 6. Вакуумный шланг; 7. Вакуумный шланг; 8. Крышка вакуумного клапана; 9. Вакуумный шланг; 10. Крышка сапуна; 11. Вакуумный трубопровод; 12. Вакуумный шланг; 13. Контрольный клапан; 14. Вакуумный шланг; 15. Вакуумный трубопровод в сборе; 16. Вакуумный шланг в сборе
Снятие электромагнитного клапана производится в следующем порядке: 1,2.
Снятие вакуумного бачка, вакуумных шлангов и вакуумного трубопровода производится в следующем порядке: 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16.
Установка вакуумных шлангов и трубок

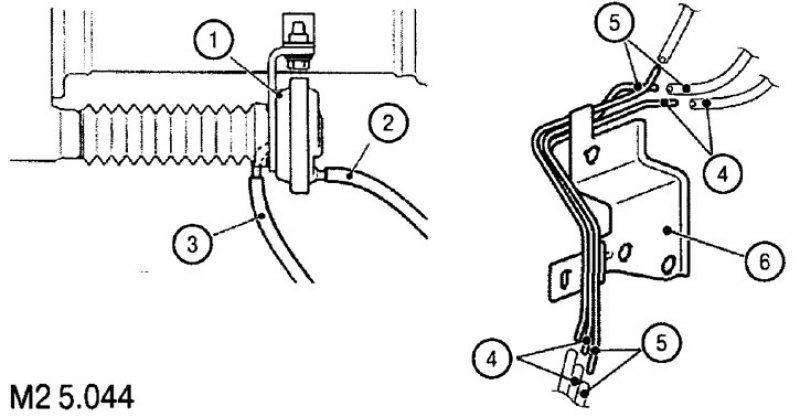

При установке вакуумных шлангов и трубок соблюдайте цветовую маркировку (см. рис. М2 5.044).
1. Привод отключения правого приводного вала от дифференциала; 2. Синий шланг; 3. Желтый шланг; 4. Вакуумная камера; 5. Синяя цветовая маркировка с полосой; 6. Желтая цветовая маркировка с полосой
Установка контрольного клапана

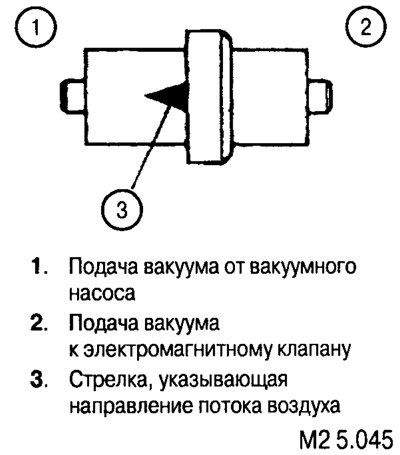

После установки стрелка, указывающая направление воздуха, должна быть повернута в сторону источника вакуума (сс. рис. М2 5.045).
