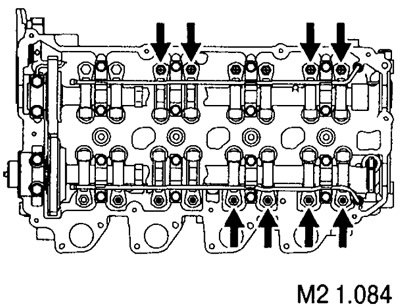

Второе измерение и регулировка зазоров производится при повороте коленчатого вала на 360°, при этом в положении ВМТ начала рабочего хода находится поршень четвертого цилиндра.
Зазор впускных клапанов - 0,09 мм.
Зазор выпускных клапанов - 0,14 мм.

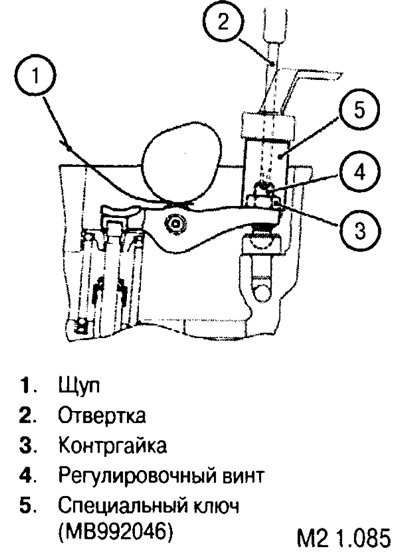

Момент затяжки контровочной гайки - 15±3 Нм.
Установка клапанной крышки

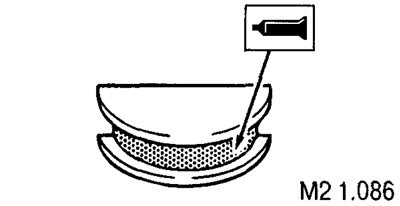

1. Нанесите небольшое количество герметика 3М ATD Part № 8660 или аналогичного качества на заглушку и установите заглушку на место в ГВЦ,

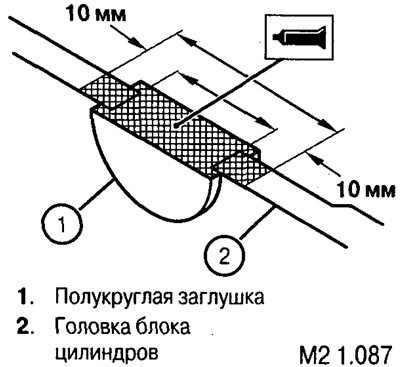

2. Нанесите небольшое количество герметика ЗМ ATD Part №8660 или аналогичного качества на поверхность заглушки и ГВЦ, как показано на рисунке.
3. Установите прокладку, клапанную крышку и винты крепления.
4. Затяните винты моментом 3,0±1,0 Нм в порядке, указанном на рисунке.
5. Повторно в том же порядке затяните все винты моментом 10±2 Нм.
