Примечание: проверьте количество меток, нанесенных ранее на головки винтов (меток должно быть не более четырех). Шайбы, устанавливаемые на винты, должны быть ориентированы фаской вверх - к головке винта. Перед установкой смажьте винты и шайбы небольшим количеством моторного масла.
Процедура затяжки винтов крепления ГБЦ

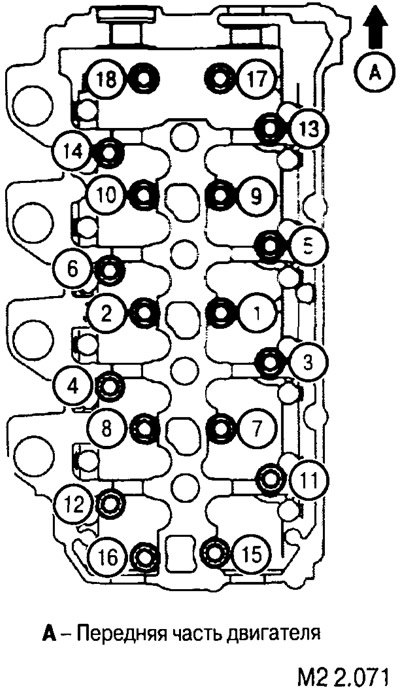

1. Используя динамометрический ключ, затяните винты моментом 78±2 Нм (попарно, в порядке, указанном на рисунке).
[Статья перепечатана с ресурса AutoInstruction]
2. Полностью ослабьте затянутые винты в обратном порядке.
3. Повторно, по порядку затяните винты моментом 29±2 Нм.
4. Нанесите краской метку на головки болтов и плоскость ГБЦ (см. рис. М2 2.072 позиция А).
5. Окончательно затяните винты поворотом на 90" таким образом, чтобы метки расположились на одной линии (см. рис. М2 2.072 позиция В).
Установка всех ранее снятых элементов производится в порядке, обратном снятию.
Операции по установки более подробно приведены в соответствующих разделах книги.
