Внимание: не используйте для замены новую втулку того же размера, что и старая. Примените втулку следующего ремонтного размера.
2. Расточите посадочное отверстие согласно приведенным данным.
Диаметр посадочного отверстия:
- 1-й ремонтный размер (0,05): 11,050-11,068 мм;
- 2-й ремонтный размер (0,25): 11,250-11,268 мм;
- 3-й ремонтный размер (0,50): 11,500-11,518мм.

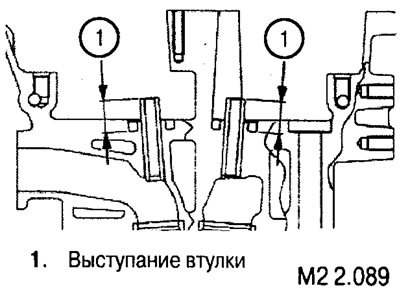

3. При запрессовке новой втулки контролируйте величину ее выступания, которая должна быть в пределах от 18,3 до 18,9 мм.
Внимание: втулки впускных и выпускных клапанов имеют одинаковые диаметры (наружные и внутренние), но отличаются длиной.
Информация размещена на интернет-сайте AutoInstruction
Длина:
- втулка впускного клапана: 45,2 мм;
- втулка выпускного клапана: 48,2 мм.
4. После установки новой втулки проверьте зазор в паре «втулка-клапан» и при необходимости при помощи развертки откорректируйте внутренний диаметр втулки.
