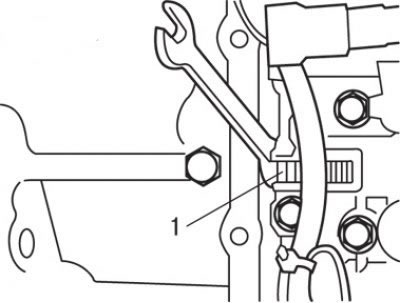

Рис. 12.10. Расположение винта регулировки (1) давления в системе управления
2. Регулировка давления в магистрали муфты понижающих передач осуществляется с помощью регулировочного винта, показанного на рис. 12.10. При вращении регулировочного винта в левую сторону давление возрастает. Один оборот регулировочного винта изменяет давление на 35 кПа.
Отрегулируйте давление в магистрали муфты понижающих передач так, чтобы оно соответствовало среднему значению номинального диапазона.
Номинальный диапазон давления равен 1010–1050 кПа.
3. Установите на место крышку блока управляющих клапанов и залейте рабочую жидкость в коробку передач.
4. Проверьте давление.
5. При необходимости осуществите повторную регулировку давления в системе.
