Разборка
1. Снимите рулевой вал.

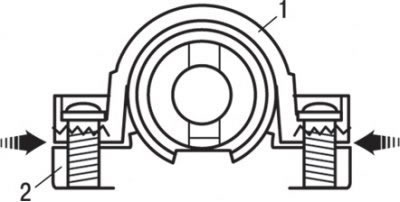

Рис. 13.10. Места установки ножовки по металлу (стрелки) для срезания специальных болтов крепления кронштейна замка рулевого вала: 1 – кронштейн замка рулевой колонки; 2 – замок рулевого вала
2. При необходимости снятия замка рулевого вала при помощи ножовки по металлу срежьте специальные болты со стороны кронштейна замка рулевого вала (рис. 13.10).

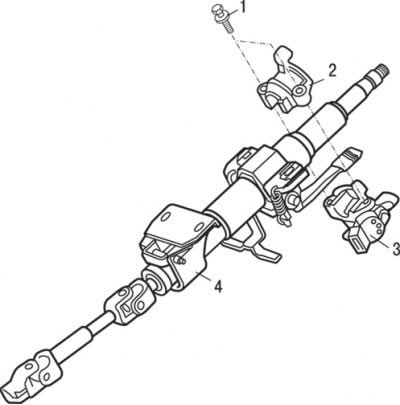

Рис. 13.11. Рулевой вал: 1 – специальный болт; 2 – кронштейн замка рулевой колонки; 3 – замок рулевого вала; 4 – рулевой вал
3. Снимите кронштейн 2 замка рулевой колонки (рис. 13.11).
4. Снимите замок 3 рулевого вала.
Сборка
Сборка проводится в последовательности, обратной разборке, с учетом следующего.
1. При установке замка и кронштейна замка рулевого вала в рулевую колонку временно установите замок в выступ рулевой колонки.

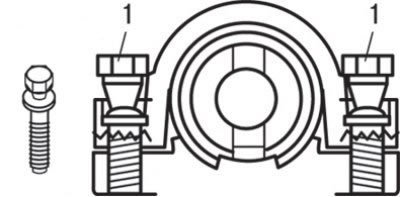

Рис. 13.12. Использование новых срезаемых болтов (1) крепления кронштейна замка рулевого вала
2. Проверьте работу замка рулевого вала и затем затяните специальные болты до срезания головок болтов (рис. 13.12).
Материал скопирован с онлайн-ресурса [Autoinstruction.ru]
Внимание! При установке замка рулевого вала кронштейн замка и специальные болты должны быть заменены на новые.
