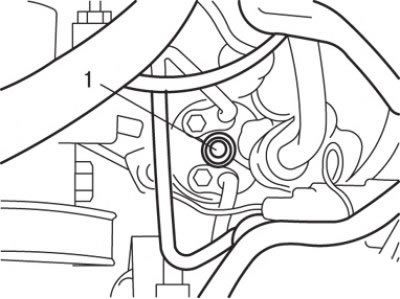

Рис. 18.1. Расположение смотрового окна (1) для проверки уровня хладагента
Смотровое окно является индикатором уровня хладагента в системе кондиционирования. Для проверки уровня очистите стекло и пустите двигатель (рис. 18.1). Нажмите кнопку включения компрессора кондиционера, установите переключатель вентилятора в положение максимальной скорости, а ручку регулировки температуры воздуха передвиньте в положение максимального охлаждения. Через несколько минут работы кондиционера в этом режиме посмотрите на смотровое стекло.
Если смотровое стекло чистое, электромагнитная муфта компрессора включена, линия высокого давления (отводящий шланг компрессора) холодная, а линия низкого давления (подводящий к компрессору шланг) теплая, то система заполнена хладагентом полностью.
Если смотровое стекло чистое, электромагнитная муфта включена, однако не наблюдается значительной разницы температур между линиями высокого и низкого давления (т.е. отводящим от компрессора шлангом и подводящим к компрессору шлангом), то из системы улетучилась часть хладагента.
Если в смотровом стекле видны пена или пузырьки, то это может указывать на недостаточное количество хладагента. Система нуждается в дозаправке хладагентом.
