Снятие
1. Снимите декоративную панель под панелью приборов.
2. Снимите фиксатор 1 крепления главного цилиндра 2 к опорной оси 3 (см.рис.6.6а,б).

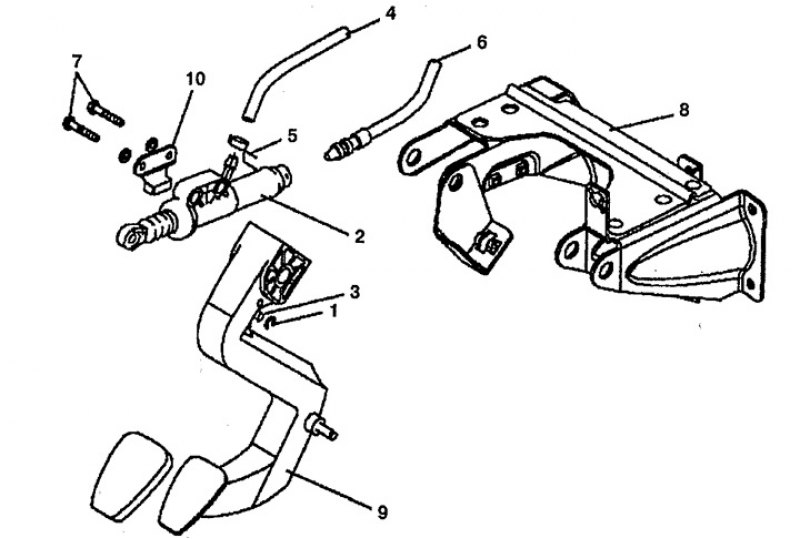

Рис. 6.6 а. Главный цилиндр сцепления (автомобили с левосторонним рулевым управлением): 1. Фиксатор, 2. Главный цилиндр, 3. Опорная ось, 4. Гидропровод от бачка сцепления, 5. Хомут, 6. Гидропровод, 7. Болт, 8. Кронштейн крепления педалей, 9. Педаль сцепления, 10. Ограничитель.

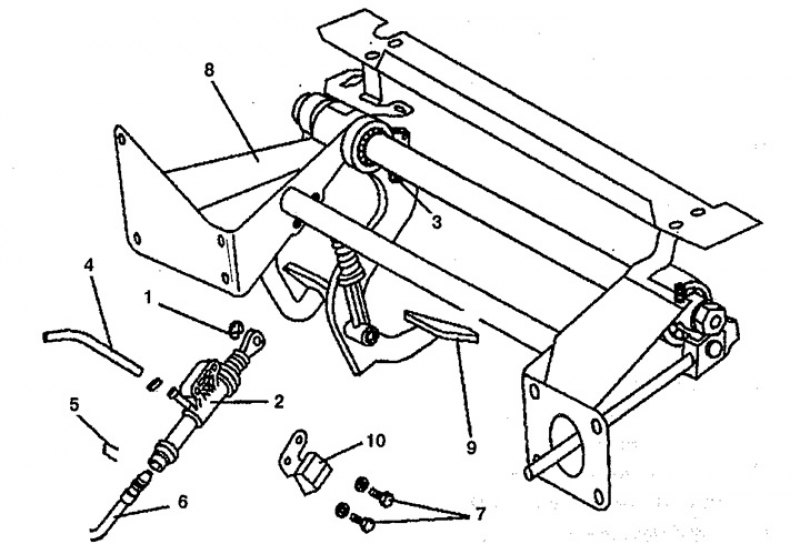

Рис. 6.6 б. Главный цилиндр сцепления (автомобили с правосторонним рулевым управлением): 1. Фиксатор, 2. Главный цилиндр, 3. Опорная ось, 4. Гидропровод от бачка сцепления, 5. Хомут, 6. Гидропровод, 7. Болт, 8. Кронштейн крепления педалей, 9. Педаль сцепления, 10. Ограничитель.
3. Снимите левый дефлектор.
4. Отсоедините тормозной трубопровод 4, присоединенный к тормозному бачку.
5. Снимите хомут 5 крепления гидропровода 6 к главному цилиндру 2 и затем отсоедините гидропровод 6.
6. Открутите болты 7 крепления главного цилиндра 2 к кронштейну 8 крепления педалей.
7. Снимите главный цилиндр 2.
Установка
8. Установка производится в порядке, обратном снятию. Вставьте хомут 5 в главный цилиндр 2 и затем присоедините гидропровод 6. Проверьте состояние трубопроводов и защитных чехлов. Прокачайте гидропривод сцепления.
