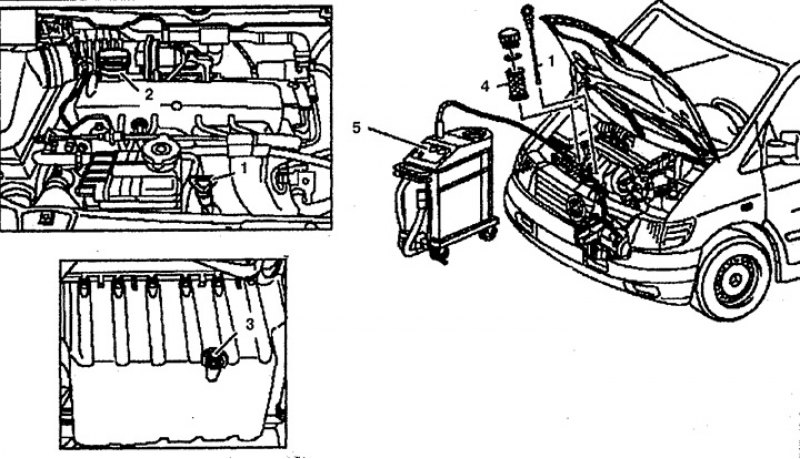

Рис. 1.14 а. Замена моторного масла на двигателе 111. 1. Указатель уровня масла, 2. Заливная пробка, 3. Сливная пробка, 4. Фильтрующий элемент, 5. Емкость для сливания масла.
Рис. 1.14 б. Замена моторного масла на двигателе 601.980. 1. Указатель уровня масла, 2. Заливная пробка, 3. Сливная пробка, 4. Фильтрующий элемент, 5. Емкость для сливания масла.
Рис. 1.14 в. Замена моторного масла на двигателе 104.900. 1. Указатель уровня масла, 2. Заливная пробка, 3. Сливная пробка в поддоне, 4. Фильтрующий элемент, 5. Крышка масляного фильтра, 6. Сливная пробка в крышке масляного фильтра, 7. Емкость для сливания масла.
Внимание! Масло необходимо менять тогда, когда двигатель прогрет до рабочей температуры.
1. Замените фильтрующий элемент 4 (см. рис. 1.14 а, б, в).
2. Откачайте масло через направляющую трубу указателя уровня масла 1.
3. Слейте масло через сливную пробку 3 в поддоне двигателя.
4. Замените прокладку на сливной пробке и закрутите ее до момента 25 Нм.

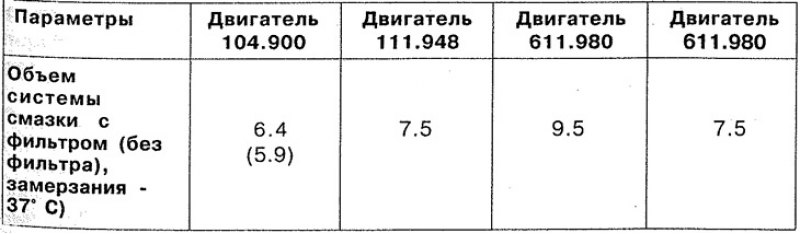

5. Залейте масло через заливную горловину (объем указан в табл. 1.2).
6. Заведите двигатель. Дайте двигателю поработать на холостых оборотах и проверьте отсутствие подтеканий возле фильтра и сливной пробки.
7. Заглушите двигатель. Через 2 минуты проверьте уровень масла. Никогда не переливайте уровень масла выше отметки "МАХ".
Замена фильтрующего элемента
Двигатели 601
8. Открутите крышку фильтра 1 с помощью гаечного ключа (см. рис. 1.15).
9. Снимите вместе крышку 1 и фильтрующий элемент 2. Убедитесь, что в корпусе фильтра нет никаких посторонних частиц. Если они обнаружены, извлеките их.
10. Замените уплотнительное кольцо 3.
11. Установите новый фильтрующий элемент в корпус фильтра, закрутите крышку до момента 25 Нм.

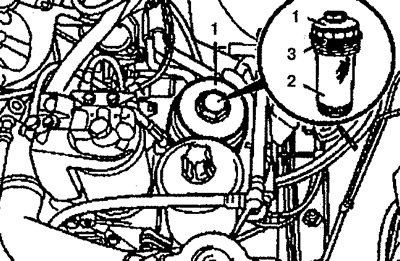

Рис. 1.15. Замена фильтрующего элемента на двигателе 601. 1. Крышка фильтра, 2. Фильтрующий элемент, 3. Уплотнительное кольцо.
Двигатели 111
12. Открутите крышку 1 (см. рис. 1.16).
13. Извлеките крышку 1 вместе с картриджем 2.
14. Замените уплотнительное кольцо 3.
15. Вставьте новый картридж фильтра в корпус и закрутите крышку до момента 25 Нм.

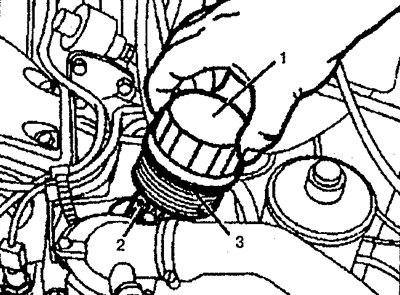

Рис. 1.16. Замена фильтрующего элемента на двигателе 111. 1. Крышка фильтра, 2. Фильтрующий элемент, 3. Уплотнительное кольцо.
Двигатель 104.900
16. Открутите сливную пробку 1 в крышке масляного фильтра (см. рис. 1.17). Подождите, пока масло не стечет полностью.
17. Открутите крышку 2 вместе с фильтрующим элементом 4 из корпуса 3.
18. Замените уплотнение 5.
19. Установите крышку 2 вместе с новым фильтрующим элементом 4.
20. Закрутите сливную пробку 1 и затяните до момента 9 Нм.

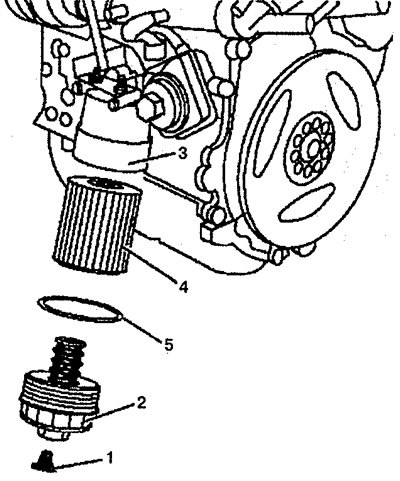

Рис. 1.17. Замена фильтрующего элемента на двигателе 111. 1. Сливная пробка, 2. Крышка масляного фильтра, 3. Корпус масляного фильтра, 4. Фильтрующий элемент, 5. Уплотнительное кольцо.
