Снятие
1. На двигателях 111: зафиксируйте от перемещения качающийся рычаг натяжного устройства 2 и натяжной шкив 3 в направлении вращения (см. рис. 1.8).

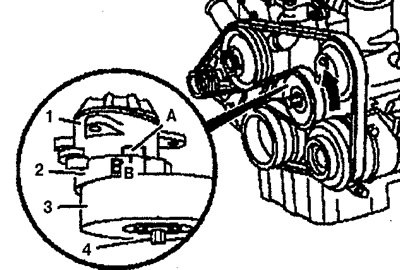

Рис. 1.8. Ослабление ремня привода на двигателях 111.979.
2. Снимите ремень привода генератора.
Проверка
3. Проверьте состояние шкивов и натяжного устройства ремня на отсутствие повреждений и загрязнений. При необходимости замените поврежденные элементы.
Установка
4. Установите ремень привода на шкивах, начиная со шкива натяжного устройства (см. рис. 1.9 а, б, 1.10а, б, 1.11).
Рис. 1.9а. Схема установки ремня привода генератора на двигателе 111 (без кондиционера).
Рис. 1.9б. Схема установки ремня привода генератора на двигателе 111 (с кондиционером). 1. Натяжной шкив, 2. Шкив коленчатого вала, 3. Компрессор кондиционера, 4. Генератор, 5. Насос усилителя рулевого управления, 6. Водяной насос.

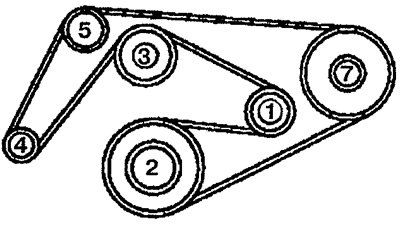

Рис. 1.10а. Схема установки ремня привода генератора на двигателе 611.980 (без кондиционера). 1. Натяжной шкив, 2. Шкив коленчатого вала, 4. Генератор, 5. Насос усилителя рулевого управления, 6. Водяной насос, 7. Направляющий шкив.
Рис. 1.10б. Схема установки ремня привода генератора на двигателе 611.980 (с кондиционером). 1. Натяжной шкив, 2. Шкив коленчатого вала, 3. Компрессор кондиционера, 4. Генератор, 5. Насос усилителя рулевого управления, 6. Водяной насос.
Рис. 1.11. Схема установки ремня привода генератора на двигателе 104.900: 1. Шкив коленчатого вала, 2. Насос усилителя рулевого управления, 3. Компрессор кондиционера, 4. Генератор, 5. Натяжной шкив, 6. Водяной насос.
5. Натяните ремень привода.
На двигателях 111.979:
- зафиксируйте от передвижения качающийся рычаг натяжного устройства 2 и натяжной шкив 3 в направлении вращения (см. рис. 1.8). Установите ремень на шкив водяного насоса;
- отпустите качающийся рычаг и натяжной шкив. Проверьте установку ремня и расположение меток В на натяжном рычаге и индикационной поверхности корпуса А. Если ремень подобран и установлен правильно, метка В должна быть левее на треть индикационной поверхности (см. рис. 1.8).
