Снятие
1. Слейте охлаждающую жидкость.
2. Слейте моторное масло.
3. Снимите подрамник двигателя.
4. Снимите направляющую трубу указателя уровня масла 1 (см.рис. 5.39).

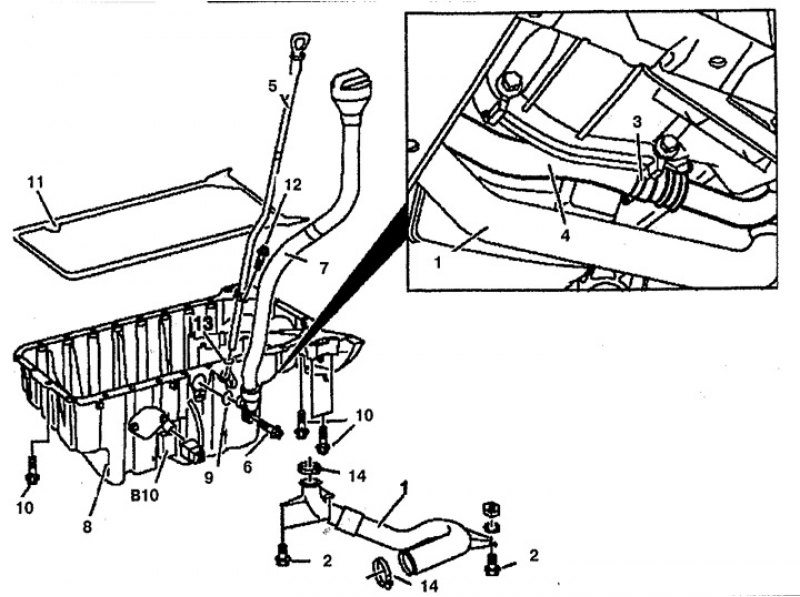

Рис. 5.39. Поддон: 1. Труба подачи сжатого воздуха, 2, 6, 10, 12. Болты, 3, 14. Хомут, 4. Патрубок системы охлаждения, 5. Направляющая труба указателя уровня масла, 7. Маслозаливная горловина, 8. Поддон, 9, 13. Уплотнительные кольца, 11. Прокладка поддона, В10. Датчик уровня масла.
5. Открутите болт крепления маслозаливной горловины 7 к поддону 8 и снимите ее.
6. Открутите болт хомута 3 и отсоедините патрубок системы охлаждения 4.
7. Отсоедините разъем проводки от датчика уровня масла В10.
8. Открутите болт крепления трансмиссии к поддону 8.
9. Открутите болты 1 крепления поддона 8.
10. Снимите поддон 8.
Установка
11. Установка производится в порядке, обратном снятию. Замените уплотнительное кольцо 9.
