Снятие
1. Установите заднюю подвеску автомобиля в положение "Service Mode" (только на автомобилях с задней пневмоподвеской).
2. Отсоедините отрицательный провод от батареи.
3. Слейте хладагент из системы кондиционирования (если она установлена).
4. Слейте охлаждающую жидкость.
5. Снимите нижнюю звукоизоляцию.
6. Снимите бампер 3 (см.рис.4.1).
Рис. 4.1. Снятие двигателя: 2. Решетка радиатора, 3. Бампер, 6. Передняя поперечная балка, 7. Воздушный фильтр, 8, 9. Воздухозаборные трубки.
7. Снимите решетку радиатора 2, переднюю поперечную стойку 6, воздушный фильтр 7, воздухозаборную трубку 9.
8. Отсоедините проводку двигателя.
9. Отсоедините разъемы проводки от радиатора.
10. Отсоедините патрубок системы охлаждения 13 от переходника 12 (см.рис.4.2). Проверьте патрубок 13 и хомут его крепления, при необходимости, замените их.

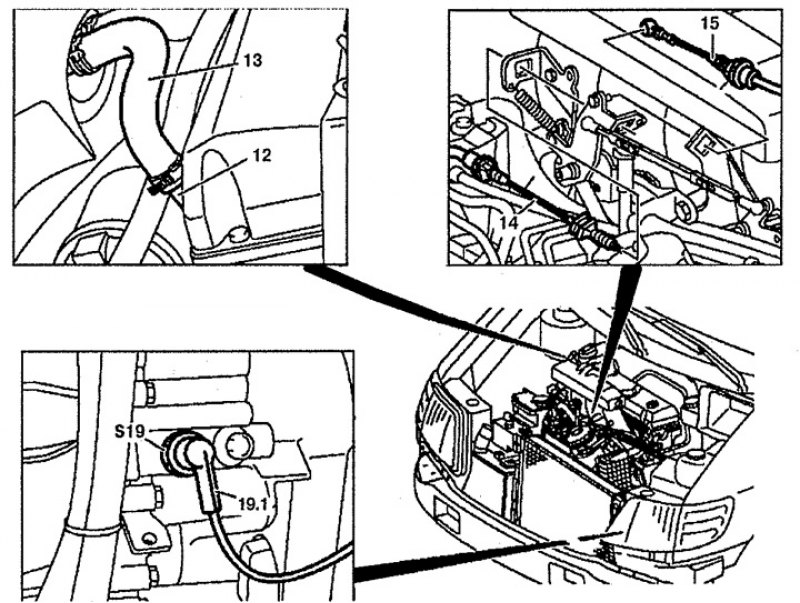

Рис. 4.2. Снятие двигателя: 12. Переходник, 13. Патрубок системы охлаждения, 14. Тяга управления подачей топлива, 15. Трос Боудена, S19. Выключатель стоп-сигналов, S19.1. Разъем проводки выключателя стоп-сигналов.
11. Отсоедините тягу 14 управления подачей топлива от кронштейна.
12. Отсоедините датчик положения педали акселератора от троса Боудена 15 (только на автомобилях с АКПП).
13. Отсоедините разъем проводки от выключателя стоп-сигналов S19 (только на автомобилях с АКПП).
14. Открутите трубки системы кондиционирования 20 от расширительного клапана (только на автомобилях с кондиционером).
15. Обрежьте стяжные ленты (стрелки) крепления топливопроводов 22 и 25 и вакуумных трубок 23 и 24 (см. рис.4.3). При установке ленты необходимо заменить.
Рис. 4.3. Снятие двигателя: 16, 21. Гайка, 17. Болт, 18. Кронштейн, 19. Сальники, 20. Трубки системы кондиционирования, 22. Сливной топливопровод, 23, 24. Вакуумные трубки, 25. Нагнетающий топливопровод, 32. Колесо.
16. Снимите вакуумные трубки 23 и 24.
17. Отсоедините топливопроводы 22 и 25.
18. Отсоедините рычаг переключения передач.
19. Снимите передние колеса 32.
20. Снимите отопитель воздуха.
21. Открутите крепление амортизаторных стоек 67 (см.рис.4.4).
Рис. 4.4. Снятие двигателя: 54, 56. Болт, 55. Передний ограничитель, 57, 59. Прокладка, 65. Подрамник, 66. Домкрат, 67. Крепление амортизаторной стойки.
22. Снимите тормозные суппорты 35 (см.рис.4.5). Не растягивайте тормозные шланги.
Рис. 4.5. Снятие двигателя: 33, 36, 46, 47. Болт, 34. Защитный щиток, 35. Тормозной суппорт, 45. Плита, 48. Втулка опоры, В79. Датчик системы ABS.
23. Снимите датчики В79 ABS и защитный щиток 34 с поворотных кулаков.
24. Снимите втулки опор 48 и плиты 45 с обеих сторон колесных арок.
25. Отсоедините разъем Х106 от АКПП (см.рис.4.6).
Рис. 4.6. Снятие двигателя: 49, 51. Болты, 50. Рабочий цилиндр сцепления, 52. Карданный шарнир рулевого вала, 53. Шестерня рулевого механизма, 58. Выпускная труба, G4. Датчик скорости, Х106. Разъем АКПП.
26. Отсоедините рабочий цилиндр сцепления 50 от коробки передач. не отсоединяйте трубопроводы.
27. Снимите датчик скорости G4 с коробки передач. Не отсоединяйте электропроводку.
28. Используя маркер, пометьте взаимное положение шестерни рулевого механизма 53 и карданного шарнира рулевого вала 52 (стрелка).
29. Открутите болт 51.
30. Отсоедините соединение на "массу" от рамы.
31. Отсоедините выпускную трубу 58 от коллектора.
32. Установите домкрат 66 под подрамник 65 двигателя (см.рис.4.4).
33. Закрепите все отсоединенные трубки и проводку сбоку так, чтобы она не мешала извлечению двигателя.
34. Медленно опустите подрамник 65.
35. Отсоедините полуоси 1 и 7 от фланцев и закрепите их сбоку (см.рис.4.7).
Рис. 4.7. Снятие двигателя: 1. Правая полуось, 2, 8. Болт, 4. Нагнетающий трубопровод, 5. Сливной трубопровод, 6. Бачок усилителя рулевого управления, 7. Левая полуось.
36. Извлеките жидкость из бачка усилителя рулевого управления 6. Отсоедините нагнетающий 4 и сливной 5 трубопроводы от насоса усилителя рулевого управления.
37. Снимите радиатор.
38. Обрежьте стяжную ленту (стрелка) крепления трубок системы кондиционирования и снимите бачок 13с кронштейна вместе с трубками и отсоедините их (см.рис.4.8).
Рис. 4.8. Снятие двигателя: 9. Гайка, 10. Передняя опора двигателя, 11, 16. Болт, 12. Передний кронштейн двигателя, 13. Бачок, 14. Задний кронштейн двигателя, 15. Защитная плита, 17. Опора коробки передач, 18. Подъемник.
39. Поднимайте двигатель с помощью подъемника 18 до тех пор, пока коробка передач не отсоединится от опор.
40. Открутите болты 11 крепления опор 1214 14 двигателя к кронштейнам 10.
41. Открутите болт 16 крепления коробки передач 17.
42. Извлеките двигатель, подняв его на необходимую высоту.
Установка
43. Установка производится в порядке, обратном снятию.
