Снятие
1. Отсоедините отрицательный провод от батареи.
2. Слейте охлаждающую жидкость из радиатора.
3. Опустошите систему кондиционирования.
4. Снимите верхнюю поперечную балку 1 (см.рис.4.32).

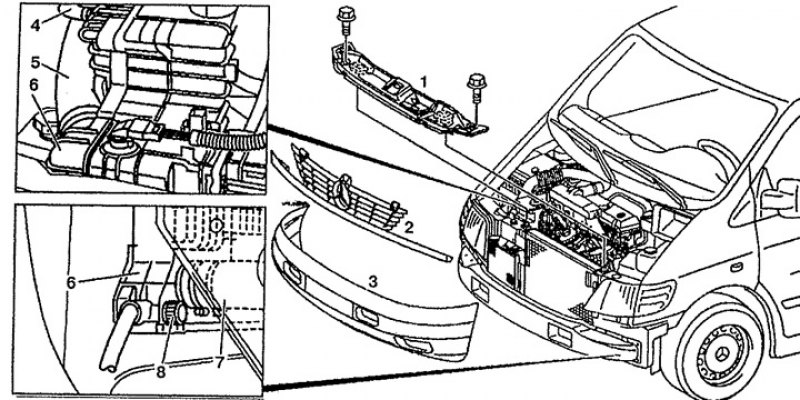

Рис. 4.32. Радиатор: 1. Верхняя поперечная балка, 2. Решетка радиатора, 3. Бампер, 4, 5, 7. Патрубки, 6. Радиатор, 8. Сливной кран.
5. Снимите решетку радиатора 2.
6. Снимите правую фару.
7. Отсоедините патрубки 4, 5 и 7 от радиатора 6.
8. Ослабьте и отсоедините верхнюю 10 и нижнюю 11 трубки подачи сжатого воздуха от радиатора 9 сжатого воздуха и закрепите их сбоку (см.рис.4.33).
Рис. 4.33. Радиатор: 9. Радиатор сжатого воздуха, 10. Верхняя трубка подачи сжатого воздуха, 11. Нижняя трубка подачи сжатого воздуха, М43.1. Разъем проводки вентилятора радиатора сжатого воздуха.
9. Отсоедините разъем М43.1 между вентилятором и радиатором сжатого воздуха.
10. Отсоедините разъемы проводки В21.1 и В21.2 отдатчиков давления, а также разъем от датчика высокого/низкого давления В77.1.
11. Отсоедините трубки системы кондиционирования 13 от конденсатора.
12. Ослабьте крепление маслопровода 12 от автоматической коробки передач и отсоедините ее от радиатора 6 (см.рис.4.34).
Рис. 4.34. Радиатор: 12. Маслопровод автоматической коробки передач,
13. Трубки системы кондиционирования,
В21.1, В21.2. Разъемы проводки датчиков давления,
В77.1. Разъем проводки датчика высокого/низкого давления.
13. Отсоедините разъемы проводки М34.1 и М34.2 вентилятора на радиаторе.
14. Извлеките радиатор 6 вместе с конденсатором и радиатором сжатого воздуха 9 вверх (см.рис.4.35).

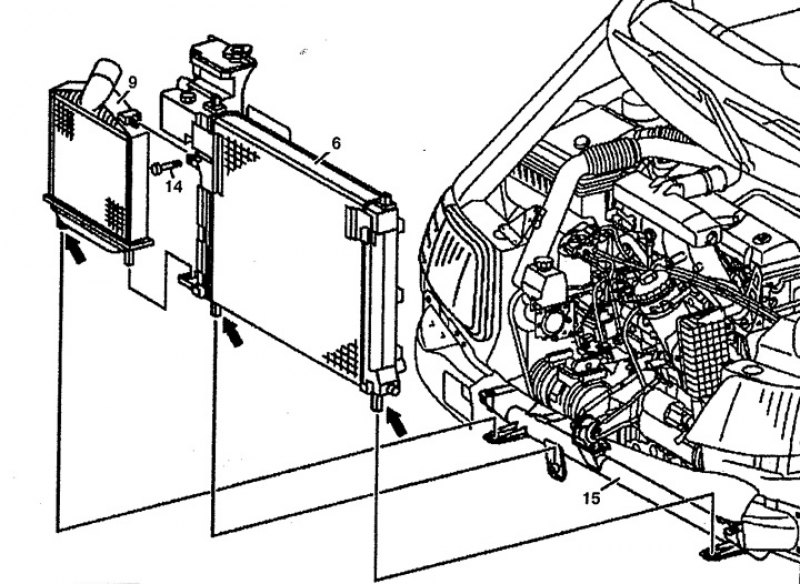

Рис. 4.35. Радиатор: 6. Радиатор, 9. Радиатор сжатого воздуха, 14. Болт, 15. Опора.
Данные скопированы с ресурса Autoinstruction
15. Открутите болт 14 и отсоедините радиатор сжатого воздуха 9 от радиатора системы охлаждения 6.
Установка
16. Установка производится в порядке, обратном снятию.
