Передний трос привода стояночной тормозной системы (стояночная система с рычагом привода)
Снятие
1. Установите автомобиль в "Сервисное положение".
2. Ослабьте рычаг 1 привода стояночной тормозной системы (см.рис. 9.14а).

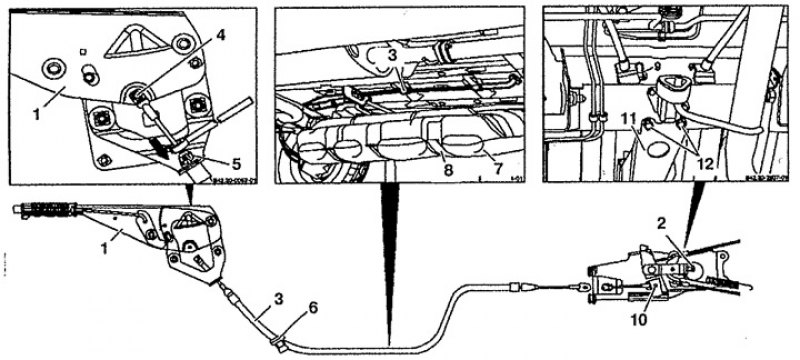

Рис. 9.14а. Передний трос привода стояночной тормозной системы (стояночная система с рычагом привода): 1. Рычаг привода, 2. Регулировочный болт, 3. Передний трос привода, 4. Зажим и палец, 5. Виниловое кольцо, 6. Резиновая втулка, 7. Топливный бак, 8. Зажим, 9. Возвратная пружина, 10, 12. Болты, 11. Хомут.
3. Ослабьте передний трос 3 путем вращения регулировочного болта 2.
4. Снимите декоративную накладку рычага привода 1.
5. Отсоедините зажим и палец 4 и снимите трос 3 с кронштейна. Отсоедините кольцо 5 от направляющей троса в направлении стрелки. Замените виниловое кольцо 5, если оно повреждено.
6. Открутите нижний теплозащитный щиток.
7. Открутите правый зажим 8 крепления топливного бака 3 (со стороны выпускной трубы).
8. Отцепите возвратную пружину 9.
9. Ослабьте болт 10.
10. Открутите болт 12 крепления кронштейна 11.
11. Открутите болт 10 и снимите передний трос 3 с направляющей в кронштейне 11.
12. Снимите передний трос 3.
Установка
13. Установка производится в порядке, обратном снятию. Отрегулируйте стояночную тормозную систему.
Передний трос привода стояночной тормозной системы (стояночная система с педальным приводом)
Снятие
1. Установите автомобиль в "Сервисное положение".
2. Ослабьте привод стояночной тормозной системы.
3. Снимите левую панель под панелью приборов.
4. Снимите левое сиденье с креплением.
5. Снимите молдинг левой двери.
6. Переместите крышку пола в сторону.
7. Поднимите автомобиль.
8. Ослабьте передний трос 2 путем вращения регулировочного болта 8 (см.рис.9.14б).

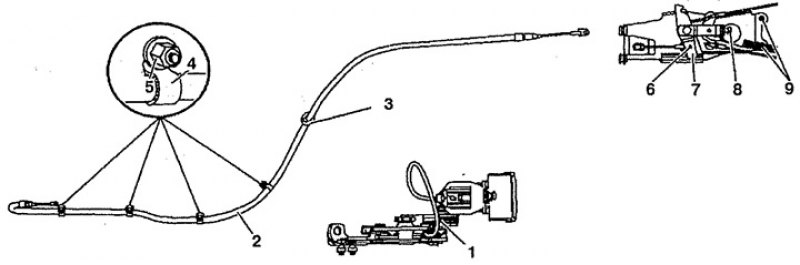

Рис. 9.146. Передний трос привода стояночной тормозной системы (стояночная система с педальным приводом): 1. Кронштейн с педалью и механизмом ослабления, 2. Передний трос привода, 3. Резиновая втулка, 4. Хомут крепления к кузову, 5. Гайка, 6. Болт М8х8, 7. Возвратный рычаг, 8. Регулировочный болт, 9. Болты.
9. Отсоедините трос привода от кронштейна педали.
10. Открутите хомуты крепления троса в салоне автомобиля.
11. Открутите нижний теплозащитный щиток автомобиля.
12. Открутите натяжной хомут топливного бака (со стороны выпускной трубы).
13. Отсоедините возвратную пружину от автоматического компенсатора длины троса.
[Информация скопирована с сайта: autoinstruction.ru]
14. Ослабьте болт крепления троса к натяжному фиксатору и снимите его.
15. Открутите болт и снимите трос с кронштейна автоматического компенсатора длины троса.
16. Снимите передний трос под автомобилем.
Установка
17. Установка производится в порядке, обратном снятию. Отрегулируйте стояночную тормозную систему.
