Расположение компонентов и принципиальная схема системы ABS/ABD (Mercedes V-Class W638)

  • Главная
  • Мерседес
  • V-Класс
  • W638 (1996-2003)
  • Ходовая часть
  • Тормозная система
  • Расположение компонентов и принципи…
0
Расположение компонентов системы ABS/ABD, принципиальная схема системы ABS/ABD и изображение разъема проводки блока управления системой ABS/ABD представлено на рис. 9.16-9.24.

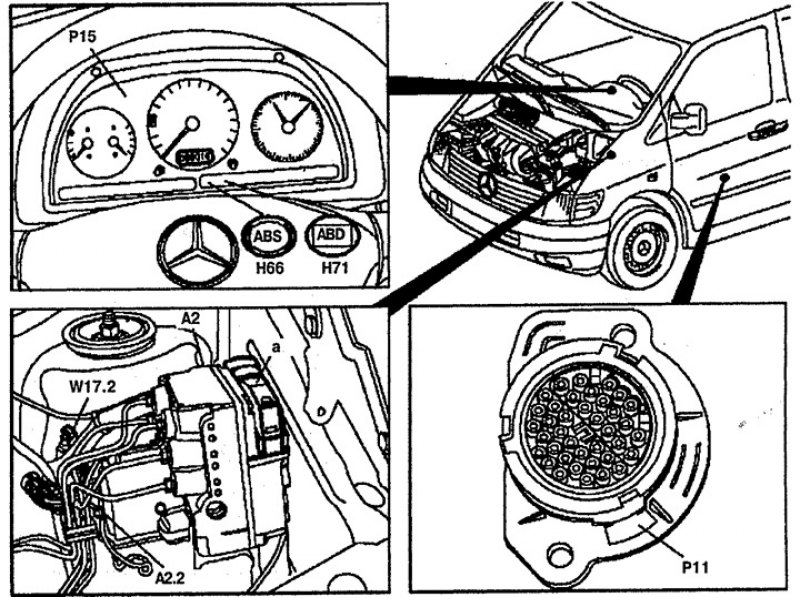

Рис. 9.16. Расположение компонентов системы…

Рис. 9.16. Расположение компонентов системы ABS/ABD:
а. 40-пальчиковый разъем проводки блока управления системой ABS/ ABD,
А2. Гидравлический блок с блоком управления системой ABS/ABD,
А2.2. Соединение на "массу" возвратного насоса,
Н66. Лампочка индикации неисправностей (MIL) системы ABS/ABD,
Н71. Лампочки индикации неисправностей системы ABD/ETS,
Р11. 38-пальчиковый разъем проводки (под сиденьем водителя),
Р15. Щиток приборов,
W17.2. Соединение на "массу" слева в моторном отсеке.


Рис. 9.17. Расположение компонентов системы…

Рис. 9.17. Расположение компонентов системы ABS/ABD:
В19. Выключатель стоп-сигналов.




Рис. 9.18. Расположение компонентов системы…

Рис. 9.18. Расположение компонентов системы ABS/ABD:
В79. Датчик частоты вращения переднего колеса.


Рис. 9.19. Расположение компонентов системы…

Рис. 9.19. Расположение компонентов системы ABS/ABD:
В81. Датчик частоты вращения заднего колеса.

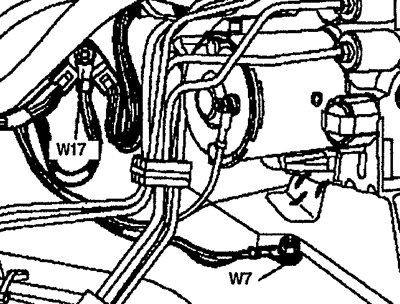

Рис. 9.22. Расположение компонентов системы…

Рис. 9.22. Расположение компонентов системы ABS/ABD:
W7. Соединение на "массу" слева в моторном отсеке (под гидравлическим блоком).




Рис. 9.23. Функциональная диаграмма системы…

Рис. 9.23. Функциональная диаграмма системы ABS/ABD:
А2. Гидравлический блок со встроенным блоком управления,
ASV. Впускной клапан (ABD/ETS),
AVHL. Задний левый выпускной клапан,
AVHR. Задний правый выпускной клапан,
AWL. Передний левый выпускной клапан,
AWL. Передний правый выпускной клапан,
D. Демпферная камера,
EVHL. Задний левый впускной клапан,
EVHR. Задний правый впускной клапан,
EWL. Передний левый впускной клапан,
EWR. Передний правый впускной клапан,
HZ. Главный тормозной цилиндр,
HL. Левое заднее колесо,
HR. Правое заднее колесо,
М. Привод возвратного насоса,
RFP. Возвратный насос,
RVR. Редукционный клапан,
SPK. Резервуар,
USV. Переключающий клапан,
VL. Переднее левое колесо,
VR. Переднее правое колесо.

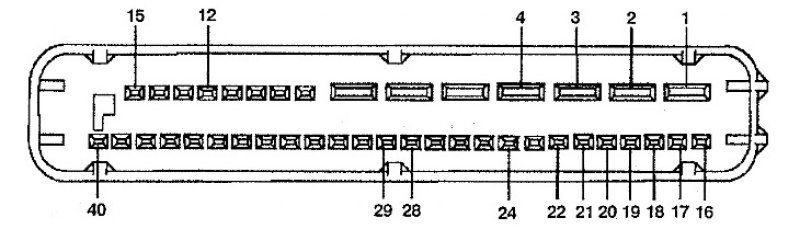

Рис. 9.24. Разъем проводки блока управления…

Рис. 9.24. Разъем проводки блока управления системой ABS/ABD: 1. 15. Соединение на "массу",
2. Положительный полюс батареи (предохранитель F6 50А),
3. Положительный полюс батареи (предохранитель F7 25А),
4. Клемма 15 системы зажигания (предохранитель F5 105А),
12. Лампочка индикации неисправности системы ABD/ETS,
16. Положительный полюс переднего левого датчика частоты вращения колеса,
17. Соединение на "массу" переднего левого датчика частоты вращения колеса,
18. Положительный полюс заднего левого датчика частоты вращения колеса,
19. Соединение на "массу" заднего левого датчика частоты вращения колеса,
20. Положительный полюс заднего правого датчика частоты вращения колеса,
21. Соединение на "массу" заднего правого датчика частоты вращения колеса,
22. Положительный полюс переднего правого датчика частоты вращения колеса,
24. Соединение на "массу" переднего правого датчика частоты вращения колеса,
28. Выключатель стоп-сигналов,
29. Диагностический разъем.

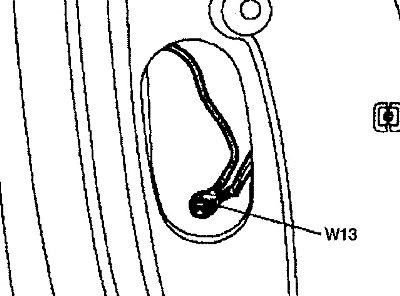

Рис. 9.20. Расположение компонентов системы…

Рис. 9.20. Расположение компонентов системы ABS/ABD:
W13. Соединение на "массу" в стойке.


Рис. 9.21. Расположение компонентов системы…

Рис. 9.21. Расположение компонентов системы ABS/ABD:
Х58, Х59. Разъемы проводки,
W5.1/2. Соединение на "массу" на раме сиденья водителя.
