Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем блок пепельницы и прикуривателя (см. «Прикуриватель — регулировка и замена патрона, замена лампы подсветки»).
3. Ослабляем натяжение троса, отворачивая регулировочную гайку (см. «Стояночный тормоз — регулировка»).

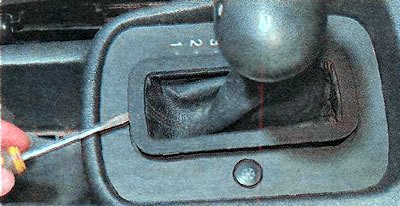

4. На автомобилях с АКП при помощи тонкой шлицевой отвертки поддеваем декоративную окантовку селектора.

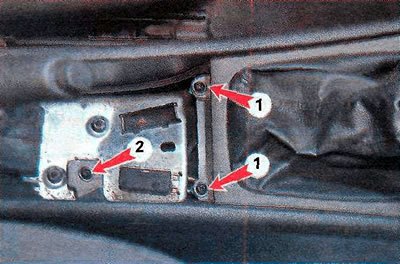

5. На модели Astra ключом TORX Т20 выворачиваем два винта 1 крепления верхней декоративной накладки туннеля и поднимаем ее вверх (показано на примере автомобиля с МКП, на автомобилях с АКП — аналогично). Затем отворачиваем болт 2 центрального крепления облицовки туннеля пола.

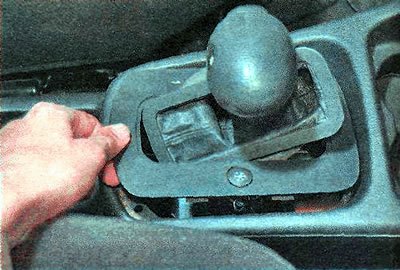

На модели Zafira преодолеваем сопротивления S фиксаторов верхней декоративной накладки туннеля и поднимаем ее вверх (показано на примере автомобиля с АКП, на автомобилях с МКП — аналогично).

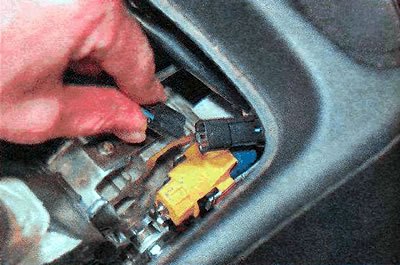

6. На автомобилях с АКП разъединяем колодку жгута проводов выключателя зимнего режима...

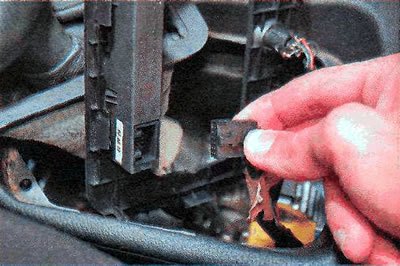

...отсоединяем колодку жгута проводов от блока индикации включенного режима и окончательно снимаем верхнюю декоративную накладку туннеля пола, аккуратно извлекая через нее декоративную окантовку и рукоятку селектора.
7. На модели Zafira снимаем левую и правую нижние облицовки панели приборов (см. «Выключатель сигнала торможения — замена и регулировка»).

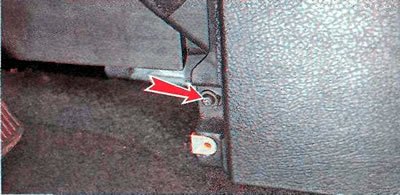

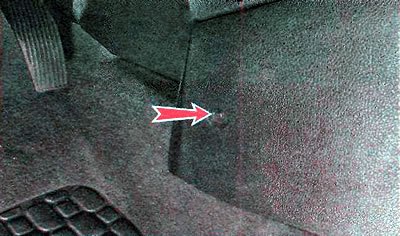

8. Ключом TORX Т20 выворачиваем два винта переднего крепления облицовки туннеля пола с левой и аналогично с правой стороны.
Astra
Zafira
Материал опубликован ранее на [www.autoinstruction.ru]

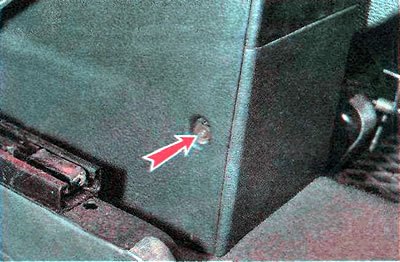

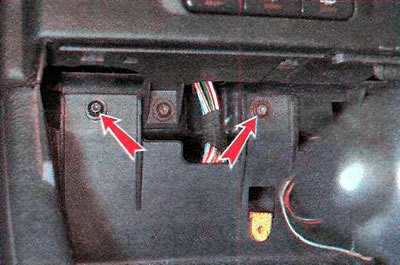

9. На модели Zafira ключом TORX Т20 выворачиваем два винта верхнего крепления облицовки туннеля пола.

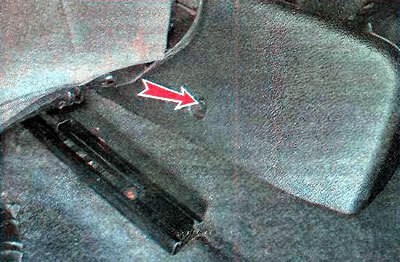

10. Сдвигаем передние сиденья вперед и ключом TORX Т20 выворачиваем два винта заднего крепления облицовки туннеля пола с левой и аналогично с правой стороны.
Astra
Zafira
11. Снимаем облицовку туннеля пола, сдвигая назад и немного поднимая вверх ее задний край.

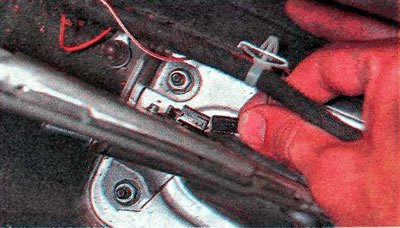

12. Отсоединяем колодку жгута проводов от выключателя контрольной лампы стояночного тормоза.

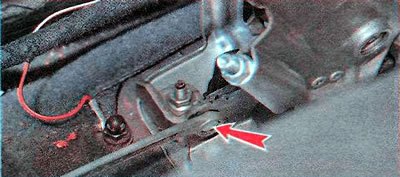

13. При необходимости замены выключателя контрольной лампы стояночного тормоза ключом на 8 мм отворачиваем болт крепления и снимаем выключатель.

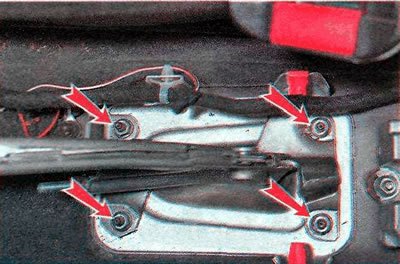

14. Ключом на 10 мм отворачиваем болты крепления рычага привода стояночной тормозной системы.
15. Приподнимаем вверх рычаг с площадкой крепления.

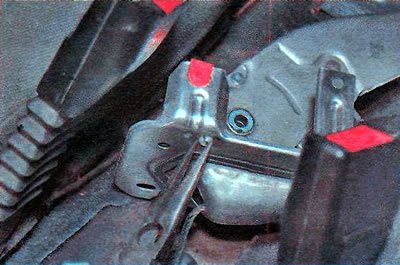

16. Пассатижами сжимаем и утапливаем задний фиксатор крепления нижней площадки рычага.

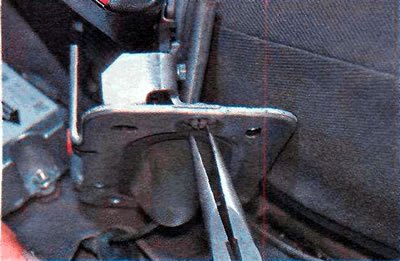

17. Аналогично отсоединяем передний фиксатор.

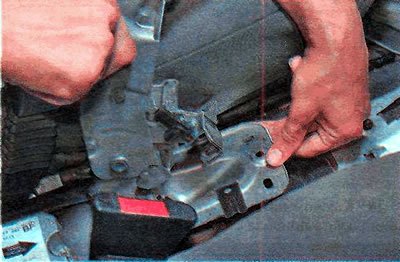

18. Отсоединяем нижнюю площадку рычага.

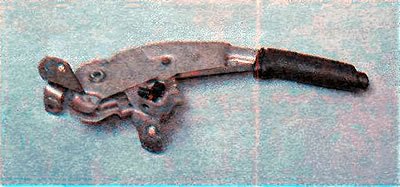

19. Извлекаем передний трос из рычага стояночного тормоза и снимаем рычаг...

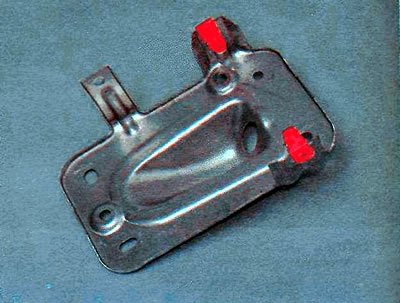

...а затем нижнюю площадку рычага.
20. Устанавливаем детали в обратной последовательности.
