Снятие
1. Открутите крышку с бачка тормозной жидкости.
2. Извлеките жидкость из бачка.
3. Отсоедините трубки 9 от бачка 3 к главному тормозному цилиндру (см.рис.9.1).

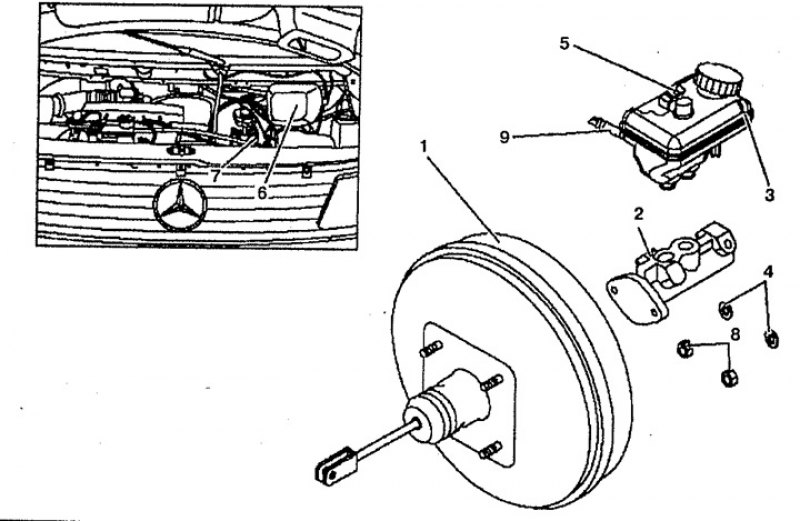

Рис. 9.1. Главный тормозной цилиндр: 1. Вакуумный усилитель, 2. Сдвоенный главный тормозной цилиндр, 3. Бачок тормозной жидкости, 4. Прокладка, 5. Датчик уровня тормозной жидкости, 6. Воздухозаборник, 7. Тормозная трубка, 8. Гайки, 9. Трубка к главному тормозному цилиндру.
4. Открутите тормозные трубки от сдвоенного главного тормозного цилиндра 2.
5. Открутите гайку 8.
6. Снимите главный тормозной цилиндр 2.
Установка
7. Установка производится в порядке, обратном снятию. Прокачайте тормозную систему. Проверьте вакуумный усилитель. Тормозные трубки проверьте на отсутствие утечек.
(Материал заимствован у портала Autoinstruction.ru)
- Объем тормозной жидкости (при диагональном расположении тормозных контуров): 0.4 л;
- с ABS/ABD или ABS/ETS: 0.8 л.
