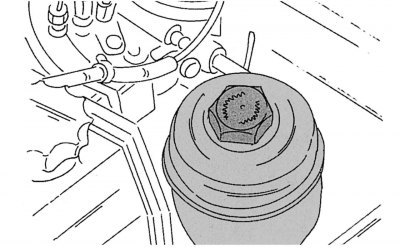

Рис. 128. Расположение масляного фильтра на двигателе 2,3 литра

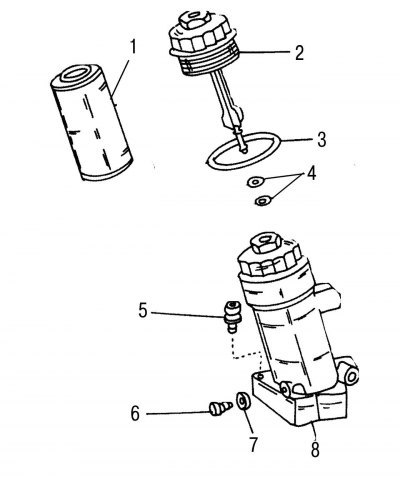

Рис. 129. Детали масляного фильтра (двигатель 2,9 л): 1 — фильтрующий элемент; 2 — крышка корпуса фильтра; 3 — уплотнительная прокладка; 4 — уплотнительные кольца масляного фильтра (2 шт.); 5 — болт крепления корпуса фильтра; 6 — болт сливного отверстия; 7 — уплотнительное кольцо; 8 — корпус фильтра
На рис. 128 показано расположение фильтра на двигателе объемом 2,3 л. Устройство фильтра показано на рис. 129. Снятие и установку необходимо выполнять в следующем порядке:
- отвернуть масляный фильтр. Для этого отвернуть винт на крышке в верхней части фильтра (см. рис. 128) и вынуть фильтрующий элемент. Дать слиться маслу в корпус фильтра;
- окончательно вынуть фильтрующий элемент из корпуса и снять прокладку. Снять также маленькие уплотнительные кольца;
- вставить новый фильтрующий элемент с новыми прокладками, завернуть крышку фильтра и затянуть ее. Обратить внимание на правильную установку уплотнительных прокладок;
- проверить уровень масла, если заменялся только фильтрующий элемент. В случае необходимости залить масло в двигатель;
- пустить двигатель и дать ему поработать. После остановки проверить двигатель на отсутствие течей масла.
