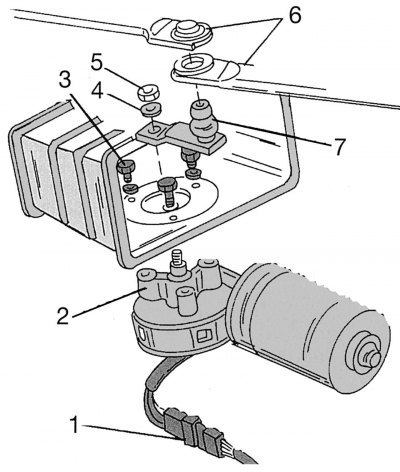

Рис. 332. Детали крепления электродвигателя и рычагов стеклоочистителя: 1 — штекер; 2 — электродвигатель стеклоочистителя; 3 — шестигранный болт; 4 — шайба; 5 — шестигранная гайка; 6 — тяги стеклоочистителя; 7 — кривошипный механизм на валу электродвигателя
- открыть капот и отсоединить штекер 1 (рис. 332) от колодки проводов;
- отверткой отжать обе тяги 6 с кривошипного механизма 7, стараясь не погнуть рычаг и тяги;
- отвернуть шестигранную гайку от вала электродвигателя, вынуть шайбу и, отметив положение, снять рычаг;
- отвернуть три болта 3 и вынуть электродвигатель стеклоочистителя.
Установка проводится в обратной последовательности. Тяги следует надевать на пальцы, с которых они были сняты. После установки проверить работу системы.
